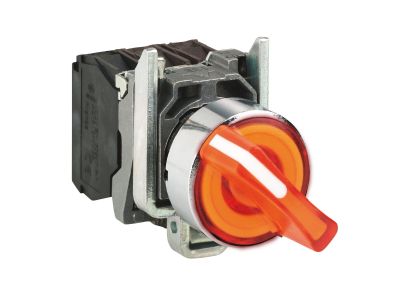

Piórko podświetl. 230-240V 3POŁ.STAB.POMAR | XB4BK135M5 Schneider Electric

Opis i Kluczowe Cechy

Manipulator sterowniczy (dżojstik) Schneider Electric z serii Harmony XB4, oznaczony symbolem XB4BK135M5, przeznaczony do pracy w układach sterowania i sygnalizacji. Wyposażony w podświetlenie na napięcie 230–240 V AC (kolor pomarańczowy), zapewnia widoczność stanu urządzenia nawet w słabo oświetlonych rozdzielniach. Trzy położenia stabilne – każde z nich utrzymuje zadany stan bez konieczności ciągłego nacisku, co ułatwia obsługę procesów produkcyjnych.

• Podświetlenie 230–240 V AC (kolor pomarańczowy): stała sygnalizacja pracy lub trybu awaryjnego – zwiększa bezpieczeństwo i ułatwia szybką identyfikację stanu obwodu.
• 3 położenia stabilne (samoutrzymujące): po przełączeniu manipulator pozostaje w wybranej pozycji, co eliminuje konieczność ręcznego przytrzymywania i pozwala na wygodne długotrwałe sterowanie.
• Konstrukcja serii Harmony XB4: sprawdzona w przemyśle wytrzymałość mechaniczna i niezawodność styków (dane szczegółowe – patrz dokumentacja producenta).
• Uniwersalny montaż w panelu: standardowy otwór Ø22 mm – kompatybilny z większością obudów sterowniczych i pulpitów operatorskich.
• Brak konieczności zewnętrznego źródła sygnalizacji: podświetlenie zasilane bezpośrednio z obwodu 230 V – oszczędność miejsca i uproszczenie instalacji.

Zgodność z Normami

Produkt zgodny z wymaganiami dyrektyw Unii Europejskiej (oznakowanie CE) oraz z europejskimi normami dotyczącymi aparatury sterowniczej. Zaprojektowany zgodnie z zasadami obowiązującymi w branży elektrotechnicznej – szczegółowe deklaracje dostępne na żądanie.

Zastosowanie

Manipulator XB4BK135M5 sprawdza się w układach, gdzie wymagane jest precyzyjne wybieranie kilku stanów (np. góra/dół, lewo/prawo) wraz z wizualną informacją zwrotną. Stosowany w maszynach produkcyjnych, liniach transportowych, dźwigach oraz w automatyce budynkowej.

• Sterowanie dwukierunkowym ruchem urządzeń (np. suwnice, transportery, bramy) z sygnalizacją aktywności.
• Wybór trybów pracy maszyny (automatyczny / ręczny / serwisowy) z podświetleniem aktualnego trybu.
• Zadawanie impulsów sterujących do styczników, przekaźników lub wejść PLC.
• Sygnalizacja pozycji awaryjnej (np. wciśnięcie w skrajnym położeniu) – podświetlenie wskazuje stan alarmu.

Wskazówki Montażowe

Manipulator należy montować na panelu (otwór Ø22 mm) przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie we wszystkich biegunach obwodu. Przekrój przewodów przyłączeniowych dobrać zgodnie z obciążeniem styków i obowiązującymi przepisami. Moment dokręcania zacisków – zgodnie z dokumentacją producenta dołączoną do wyrobu. W przypadku podświetlenia 230 V AC należy zwrócić uwagę na prawidłową polaryzację (brak polaryzacji przy AC, ale konieczne zabezpieczenie przed przepięciami).

FAQ

• Czy podświetlenie jest wymienne? Tak, w serii Harmony XB4 podświetlenie można wymienić na diodę LED o innym kolorze i napięciu – należy użyć dedykowanych wkładów świetlnych Schneider Electric. W dostarczonym modelu (XB4BK135M5) zastosowano podświetlenie pomarańczowe 230–240 V AC.
• Jakie są wymiary otworu montażowego i stopień ochrony? Standardowy otwór Ø22 mm. Stopień ochrony zależny od zastosowania uszczelki i obudowy – w typowej konfiguracji panelowej aparatura tej serii osiąga IP66 (szczegóły w karcie katalogowej producenta).
• Czy manipulator jest powrotny czy stabilny? Model XB4BK135M5 posiada trzy położenia stabilne (samoutrzymujące) – każde z nich pozostaje w zadanej pozycji bez przytrzymywania. Nie jest to wersja powrotna (sprężynowa).
