Piórko podświetl. 100-120V 2POŁ.STAB.CZERW | XB4BK124G5 Schneider Electric

Opis i Kluczowe Cechy

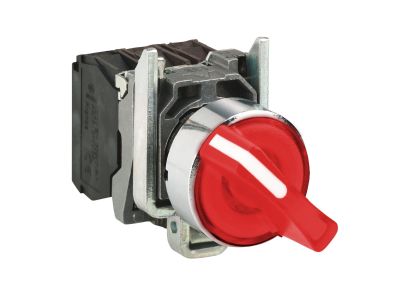

Przycisk sterowniczy z podświetleniem oznaczony symbolem XB4BK124G5, wyposażony w dwa stabilne położenia (zatrzask). Napięcie zasilania podświetlenia wynosi 100-120 V, co umożliwia bezpośrednie włączenie lampki w obwodach o tym napięciu bez konieczności stosowania dodatkowych transformatorów. Czerwona barwa przycisku ułatwia szybką identyfikację stanu awaryjnego lub stopu.

• 2 położenia stabilne (zatrzask): Przycisk działa w trybie bistabilnym – każde wciśnięcie zmienia stan i utrzymuje go do następnego naciśnięcia, co sprawdza się przy sterowaniu załącz/wyłącz bez konieczności ciągłego przytrzymywania.
• Podświetlenie 100-120 V: Wbudowane źródło światła zasilane bezpośrednio napięciem sieciowym (100-120 V) pozwala na wizualną sygnalizację stanu pracy lub alarmu.
• Kolor czerwony: Intensywna barwa zwiększa widoczność i jest standardem w aplikacjach bezpieczeństwa (stop, alarm).
• Symbol XB4BK124G5: Łatwa identyfikacja i kompatybilność z serią przycisków modułowych o średnicy 22 mm.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada oznaczenie CE. Dokładne numery norm należy zweryfikować z dokumentacją techniczną producenta.

Zastosowanie

Przycisk z zatrzaskiem i podświetleniem znajduje zastosowanie w układach sterowania maszyn, panelach operatorskich oraz automatyce budynkowej, gdzie wymagane jest dwustanowe sterowanie z wizualną informacją zwrotną.

• Sterowanie załącz/wyłącz oświetlenia lub wentylacji z sygnalizacją stanu.
• Przycisk stopu awaryjnego z wykorzystaniem zatrzasku i czerwonego podświetlenia.
• Impulsowe przełączanie styczników lub przekaźników w szafach sterowniczych.
• Sygnalizacja awarii w układach automatyki przemysłowej.

Wskazówki Montażowe

Montaż i podłączenie może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Przycisk montuje się w otworze o średnicy 22 mm w panelu lub rozdzielnicy. Przekrój przewodów należy dobrać do spodziewanego obciążenia – dla podświetlenia wystarczające będą przewody o przekroju 0,5–1,5 mm². Moment dokręcania śrub zacisków należy stosować zgodnie z instrukcją producenta.

FAQ

• Czy podświetlenie jest wykonane w technologii LED? Dane katalogowe nie precyzują rodzaju źródła światła – dla uzyskania szczegółów prosimy o sprawdzenie dokumentacji technicznej producenta.
• Jaki stopień ochrony IP ma ten przycisk? Brak informacji w dostarczonych danych. Standardowo dla tego typu aparatury od strony styków przyjmuje się IP20, a część czołowa może posiadać wyższą szczelność – należy sprawdzić kartę produktu.
• Czy przycisk działa w trybie chwilowym? Nie – posiada dwa stabilne położenia, czyli każda zmiana stanu wymaga ponownego naciśnięcia. Styk pozostaje w pozycji wciśniętej do kolejnego użycia.
