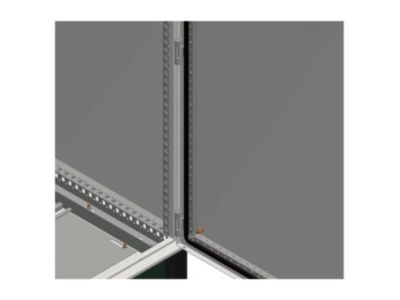

Pionowe profile adaptacyjne do SM 1600mm Spacial | NSYSMVR16 Schneider Electric

Opis i Kluczowe Cechy

Pionowy profil adaptacyjny NSYSMVR16 to akcesorium montażowe przeznaczone do szaf sterowniczych i rozdzielczych serii Spacial SM. Długość 1600 mm umożliwia elastyczne rozmieszczenie aparatury, szyn, koryt kablowych i innych elementów wyposażenia wewnętrznego. Profil zapewnia trwałe podparcie i uporządkowanie instalacji, co przekłada się na szybszy montaż i łatwiejszy dostęp podczas serwisu.

• Długość 1600 mm: dopasowany do wysokości obudów Spacial SM – pozwala na wykorzystanie pełnej wysokości szafy bez strat przestrzeni montażowej.
• Uniwersalna konstrukcja adaptacyjna: umożliwia mocowanie różnych elementów (szyny TH35, listwy zaciskowe, koryta kablowe) w zależności od potrzeb projektu.
• Dedykowany do serii Spacial SM: gwarantuje kompatybilność wymiarową i szybki montaż w standardowych obudowach tej rodziny.
• Wielozadaniowość: stosowany zarówno jako wspornik dla aparatury modułowej, jak i element organizacji tras kablowych.
• Wykonanie zgodne z wymaganiami przemysłowymi: profil zapewnia stabilność mechaniczną i odporność na obciążenia statyczne typowe dla szaf sterowniczych.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz posiada oznaczenie CE. Jako element wyposażenia montażowego do szaf sterowniczych, spełnia wymagania dotyczące bezpieczeństwa mechanicznego i kompatybilności z serią Spacial SM. Konkretne numery norm nie zostały wskazane przez producenta, dlatego zaleca się ich weryfikację w dokumentacji technicznej obudowy.

Zastosowanie

Pionowy profil adaptacyjny NSYSMVR16 znajduje zastosowanie wszędzie tam, gdzie wymagana jest elastyczna i uporządkowana zabudowa wnętrza szafy sterowniczej lub rozdzielczej. Umożliwia montaż aparatury modułowej, listew zaciskowych, szyn zbiorczych oraz koryt kablowych.

• Montaż pionowych szyn TH35 do instalacji aparatury modułowej (wyłączniki, styczniki, przyciski) w obudowach Spacial SM.
• Wspornik dla listew zaciskowych i modułów automatyki – poprawia dostępność połączeń podczas serwisu i rozbudowy.
• Organizacja pionowych tras kablowych – profil służy jako podstawa do mocowania koryt lub opasek kablowych, utrzymując porządek wewnątrz szafy.
• Uniwersalne wzmocnienie konstrukcji szafy w miejscach wymagających dodatkowego punktu podparcia dla cięższych komponentów.

Wskazówki Montażowe

Montaż profilu adaptacyjnego NSYSMVR16 powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP (lub równoważnymi), z zachowaniem zasad bezpieczeństwa obowiązujących przy pracach w szafach sterowniczych. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania obudowy. Profil mocuje się do wewnętrznych żeber obudowy Spacial SM za pomocą fabrycznie przewidzianych otworów montażowych – stosuj śruby i nakrętki zgodnie z dokumentacją producenta szafy. Moment dokręcania połączeń musi być zgodny z instrukcją dostarczoną wraz z obudową. Przekrój przewodów (jeśli profil służy jako podpora dla elementów przewodzących) dobieraj do spodziewanego obciążenia prądowego – w razie wątpliwości skonsultuj się z projektantem instalacji.

FAQ

• Czy profil pasuje do wszystkich szaf Spacial SM? Tak, profil NSYSMVR16 o długości 1600 mm jest dedykowany do obudów Spacial SM o wysokości 1600 mm. Do innych wysokości należy dobrać odpowiedni wariant długości.
• Czy profil może być używany do mocowania szyn zbiorczych? Tak, pod warunkiem że całkowite obciążenie mechaniczne (szyna + przewody) nie przekracza dopuszczalnych wartości podanych w dokumentacji szafy. Profile adaptacyjne są przystosowane do montażu standardowych szyn i akcesoriów.
• Czy montaż profilu wymaga modyfikacji obudowy? Nie, profil wykorzystuje istniejące otwory montażowe wewnątrz obudowy Spacial SM. Wszelkie prace montażowe należy wykonywać zgodnie z instrukcją producenta, bez naruszania konstrukcji obudowy.
