Szyna łączeniowa grzebieniowa 10 mm2, 4-faz., 17x (1-faz.+N), 950 mm, z możliwością cięcia | 5ST3746-1 Siemens

Alternatywny kod produktu: 5ST37461

Opis i Kluczowe Cechy

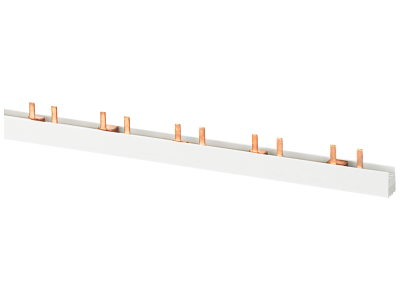

Szyna łączeniowa grzebieniowa o oznaczeniu 5ST3746-1 firmy Siemens to profesjonalne rozwiązanie do efektywnego łączenia wyłączników w rozdzielnicach. O przekroju 10 mm² i konfiguracji 4-fazowej (3L+N) z 17 odcinkami dla obwodów jednofazowych + N zapewnia niezawodną dystrybucję energii w instalacjach. Długość 950 mm i możliwość cięcia pozwalają na dopasowanie do potrzeb konkretnej rozdzielnicy.

• Przekrój 10 mm²: Zapewnia niską rezystancję i bezpieczne przewodzenie prądu bez nadmiernego nagrzewania.
• 4-fazowa konfiguracja (3L+N): Umożliwia obsługę obwodów trójfazowych oraz jednofazowych z wykorzystaniem osobnej szyny neutralnej.
• 17 odcinków (1-faz+N): Pozwala na podłączenie do 17 wyłączników jednofazowych z zasilaniem fazowym i neutralnym.
• Długość 950 mm: Zoptymalizowana do standardowych rozdzielnic, minimalizuje straty materiału.
• Możliwość cięcia: Elastyczne dopasowanie do wymiarów szafy – tnij na wymiar bez utraty funkcjonalności.

Zgodność z Normami

Produkt spełnia wymogi obowiązujących norm europejskich oraz posiada certyfikat CE. Zapewnia bezpieczeństwo i niezawodność w instalacjach niskiego napięcia.

Zastosowanie

Szyna łączeniowa przeznaczona jest do montażu w rozdzielnicach modułowych, jako element dystrybucji faz i przewodu neutralnego. Idealnie sprawdza się w:

• Instalacjach mieszkaniowych i biurowych – łączenie wyłączników nadmiarowo-prądowych (MCB) i różnicowoprądowych (RCCB).
• Rozdzielnicach przemysłowych – do tworzenia bezpiecznych połączeń między aparaturą modułową.
• Systemach automatyki budynkowej – jako szyna zbiorcza dla styczników, przekaźników i innych urządzeń.
• Modernizacjach i rozbudowie istniejących instalacji – łatwe przedłużenie lub zmiana konfiguracji.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Szynę należy zamontować na szynie TH35 (DIN) zgodnie z zaleceniami producenta. Przekrój przewodów przyłączanych do aparatury musi być dobrany do obciążenia prądowego. W przypadku cięcia szyny, wykonaj je przy użyciu odpowiednich narzędzi, zabezpieczając przed uszkodzeniem izolacji. Moment dokręcania śrub podaj wg dokumentacji technicznej.

FAQ

• Czy szynę można ciąć na dowolną długość? Tak, producent przewidział możliwość cięcia – szynę można dostosować do wymiarów rozdzielnicy bez utraty integralności elektrycznej.
• Jakie wyłączniki można podłączyć do tej szyny? Szyna przeznaczona jest do standardowych wyłączników modułowych o szerokości 1 modułu (18 mm) – nadmiarowo-prądowych i różnicowoprądowych.
• Jaki jest stopień ochrony szyny? Szyna łączeniowa jako element wewnątrz rozdzielnicy nie posiada samodzielnego stopnia ochrony – ochronę zapewnia obudowa rozdzielnicy (zazwyczaj IP20 lub wyższy).
