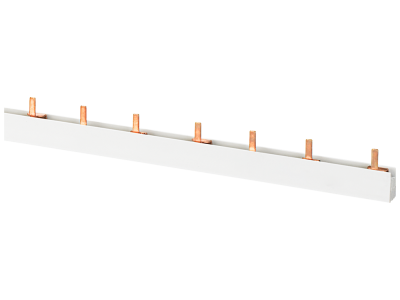

Szyna łączeniowa grzebieniowa 10 mm2, 3-faz., 15x (2-faz.+N), 1060 mm, z możliwością cięcia | 5ST3740-2 Siemens

Alternatywny kod produktu: 5ST37402

Opis i Kluczowe Cechy

Szyna łączeniowa grzebieniowa Siemens 5ST3740-2 o przekroju 10 mm² przeznaczona do łączenia aparatury modułowej w rozdzielnicach. Trójfazowa konstrukcja z wyprowadzeniem neutralnym (N) oraz długość 1060 mm pozwalają na zasilenie wielu odbiorników z jednej szyny. Możliwość przycięcia na wymiar zwiększa elastyczność montażu i redukuje odpady.

• Przekrój 10 mm²: Niska rezystancja i minimalne straty mocy przy przesyłaniu prądu między urządzeniami w rozdzielnicy.
• 3 fazy + N: Umożliwia rozdział trójfazowego napięcia (L1, L2, L3) oraz przewodu neutralnego do 15 wyjść (2 fazy + N w zestawie).
• Długość 1060 mm: Wystarcza do obsłużenia większości standardowych rozdzielnic bez konieczności łączenia odcinków.
• Możliwość cięcia: Dopasowanie do konkretnej konfiguracji szafy – tnij na wymagany wymiar bez utraty funkcjonalności.
• Izolacja szara: Wyraźne odróżnienie od przewodów fazowych, ułatwia identyfikację podczas montażu i serwisu.

Zgodność z Normami

Produkt zaprojektowany i wykonany zgodnie z wymogami europejskich norm bezpieczeństwa. Posiada oznaczenie CE oraz jest przeznaczony do montażu w rozdzielnicach zgodnych z normą DIN. Wszystkie parametry elektryczne i mechaniczne odpowiadają standardom obowiązującym w instalacjach niskiego napięcia.

Zastosowanie

Szyna grzebieniowa 5ST3740-2 sprawdza się wszędzie tam, gdzie potrzebne jest szybkie i pewne łączenie wielu wyłączników lub aparatów modułowych w rozdzielnicy. Główne scenariusze użycia to:

• Zasilanie wyłączników nadprądowych i różnicowoprądowych w rozdzielnicach mieszkaniowych i przemysłowych.
• Łączenie modułów AFDD (5SM602-2) w obwodach wczesnego wykrywania łuku elektrycznego.
• Dystrybucja zasilania trójfazowego w szafach sterowniczych i podrozdzielniach.
• Zastosowanie w systemach SENTRON Siemens jako kompatybilne wyposażenie dodatkowe.

Wskazówki Montażowe

Montaż szyny może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w rozdzielnicy. Szynę mocuje się na szynie TH35 (DIN) – odpowiednio dociskając, aż zatrzaśnie się w prowadnicach. Przewody przyłączeniowe należy dobierać zgodnie z przekrojem szyny oraz spodziewanym obciążeniem. W przypadku cięcia szyny na wymiar używaj odpowiednich narzędzi (np. nożyc do profili DIN) i zachowaj ostrożność, by nie uszkodzić izolacji. Dokręcaj śruby zacisków zgodnie z momentem podanym w dokumentacji producenta.

FAQ

• Czy szynę można ciąć na mniejsze odcinki? Tak, szyna 5ST3740-2 została zaprojektowana z możliwością cięcia. Należy użyć ostrego narzędzia (np. przecinaka lub nożyc) i usunąć ewentualne zadziory, aby nie uszkodzić izolacji sąsiednich przewodów.
• Jaka jest długość szyny i ile wyjść oferuje? Szyna ma długość 1060 mm i posiada 15 wyjść (układ 2 faz + N). Jest to konstrukcja 3-fazowa z przewodem neutralnym – każde wyjście umożliwia podłączenie jednego bieguna aparatu.
• Do jakich urządzeń Siemens jest dedykowana ta szyna? Przeznaczona jest głównie do wyłączników nadprądowych, różnicowoprądowych oraz AFDD z serii SENTRON (np. 5SM602-2). Kompatybilność z innymi aparatami modułowymi należy potwierdzić w dokumentacji technicznej.
