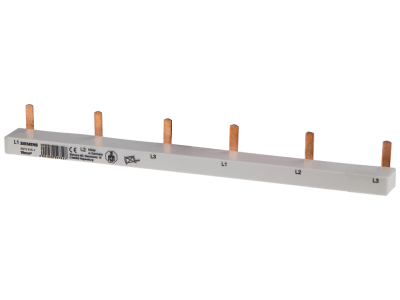

Szyna łączeniowa grzebieniowa 10 mm2, 3-faz., 6x 1-faz., 210 mm | 5ST3615-1 Siemens

Alternatywny kod produktu: 5ST36151

Opis i Kluczowe Cechy

Szyna łączeniowa grzebieniowa Siemens 5ST3615-1 o przekroju 10 mm² przeznaczona do rozprowadzania trzech faz oraz do podłączenia do 6 obwodów jednofazowych w rozdzielnicach modułowych. Długość 210 mm i odstęp między kołkami 2 DU zapewniają kompatybilność z aparaturą modułową, w tym z wyłącznikami AFDD 5SM601.-2. Solidna konstrukcja gwarantuje niezawodne połączenie i niską rezystancję styków.

• Przekrój 10 mm²: zapewnia niską rezystancję przewodzenia, co przekłada się na mniejsze straty mocy i efektywne rozprowadzanie energii w instalacjach o znacznym obciążeniu.
• 3 fazy + 6 obwodów jednofazowych: umożliwia zasilanie trzech faz (L1, L2, L3) oraz jednoczesne podłączenie do sześciu odbiorników jednofazowych, co upraszcza okablowanie rozdzielnicy.
• Odstęp między kołkami 2 DU (moduły 2×18 mm): gwarantuje pełną kompatybilność z aparaturą modułową o szerokości 2 modułów, co ułatwia montaż i zapewnia jednolity rozstaw.
• Długość 210 mm: precyzyjnie dopasowana do współpracy z wyłącznikami AFDD 5SM601.-2, umożliwiając szybkie i pewne połączenie bez dodatkowego przycinania.
• Solidna konstrukcja i ochrona przed dotykiem: szyna wyposażona w izolowane uchwyty, co zwiększa bezpieczeństwo podczas montażu i eksploatacji.

Zgodność z Normami

Szyna łączeniowa Siemens 5ST3615-1 została zaprojektowana zgodnie z europejskimi normami bezpieczeństwa oraz wymaganiami dyrektyw UE. Posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi przepisami. Komponenty serii SENTRON spełniają standardy DIN i są przeznaczone do stosowania w instalacjach niskiego napięcia.

Zastosowanie

Szyna grzebieniowa 5ST3615-1 znajduje zastosowanie w rozdzielnicach modułowych, szczególnie w systemach wymagających rozdzielenia trzech faz na wiele obwodów jednofazowych. Idealnie współpracuje z wyłącznikami nadmiarowo-prądowymi i różnicowoprądowymi Siemens SENTRON.

• Rozprowadzanie trzech faz do wyłączników nadmiarowo-prądowych (MCB) w rozdzielnicach mieszkaniowych i komercyjnych.
• Zasilanie do 6 oddzielnych obwodów jednofazowych (np. gniazd, oświetlenia) z jednej szyny.
• Podłączenie wyłączników AFDD (5SM601.-2) w instalacjach wymagających ochrony przed łukiem elektrycznym.
• Uproszczone okablowanie w systemach automatyki budynkowej oraz w rozdzielnicach przemysłowych.

Wskazówki Montażowe

Montaż oraz wszelkie prace przy rozdzielnicy mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem obowiązujących przepisów BHP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i zabezpiecz przed przypadkowym załączeniem. Szynę montuje się na szynie TH35 (DIN) w rozdzielnicy modułowej. Kołki szyny należy wsunąć w gniazda odpowiednich aparatów (np. wyłączników nadmiarowo-prądowych) zgodnie z ich dokumentacją techniczną. Moment dokręcania śrub przyłączeniowych należy stosować według zaleceń producenta aparatury. Przekrój przewodów przyłączanych do szyny musi być dobrany do spodziewanego obciążenia prądowego.

FAQ

• Czy szyna 5ST3615-1 jest kompatybilna z wyłącznikami różnicowoprądowymi innych producentów? Szyna została zaprojektowana do współpracy z aparaturą modułową Siemens SENTRON. Jej odstęp kołków 2 DU jest zgodny z ogólnym standardem modułowym (18 mm), jednak ze względu na możliwe różnice konstrukcyjne zaleca się weryfikację kompatybilności z konkretnym modelem wyłącznika.
• Jaki jest stopień ochrony szyny po zamontowaniu w rozdzielnicy? Szyna łączeniowa sama w sobie nie ma określonego stopnia IP – po zamontowaniu w rozdzielnicy IP20 (ochrona przed dotykiem palcem). Przewody oraz miejsca styku należy zabezpieczyć zgodnie z normami instalacyjnymi.
• Czy szyna wymaga dodatkowego przycinania do długości 210 mm? Nie. Szyna ma stałą długość 210 mm, zaprojektowaną specjalnie do współpracy z wyłącznikami AFDD 5SM601.-2. Jeśli potrzebna jest inna długość, można zastosować szyny modułowe z możliwością skracania (np. z serii 5ST3).
