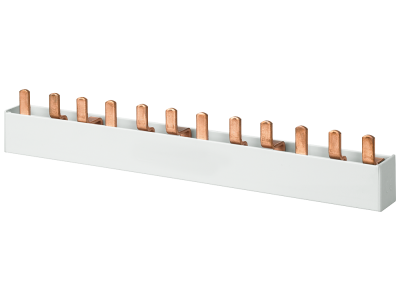

Szyna łączeniowa grzebieniowa 25 mm2, 3-faz., 12x 3-faz., 1000 mm, z możliwością cięcia | 5ST3710-2HG Siemens

Alternatywny kod produktu: 5ST37102HG

Opis i Kluczowe Cechy

Szyna łączeniowa grzebieniowa Siemens 5ST3710-2HG to 3-fazowy element wyposażenia dodatkowego do wyłączników nadmiarowo-prądowych i różnicowoprądowych serii SENTRON. Oferuje przekrój 25 mm², długość 1016 mm i 12 zacisków 3-fazowych, co pozwala na elastyczne łączenie nawet 12 urządzeń w trzech fazach. Zabezpieczenie przed dotykiem zapewnia bezpieczeństwo podczas montażu i eksploatacji, a możliwość cięcia szyny na wymiar zwiększa uniwersalność zastosowań w rozdzielnicach.

• Przekrój 25 mm²: Zapewnia niską rezystancję połączeń i minimalne nagrzewanie, co przekłada się na stabilną pracę obwodów o znacznym obciążeniu.
• 3-fazowa, 12 zacisków (12×3-faz): Umożliwia równoczesne zasilanie dwunastu odbiorników trójfazowych, redukując liczbę indywidualnych przewodów i oszczędzając miejsce w rozdzielnicy.
• Ochrona przed dotknięciem: Zmniejsza ryzyko porażenia prądem podczas prac instalacyjnych i eksploatacji – zgodnie z wymogami bezpieczeństwa.
• Możliwość cięcia na wymiar: Dostosowujesz długość szyny do konkretnych potrzeb instalacji, co minimalizuje straty materiału i ułatwia montaż w niestandardowych układach.
• Kompatybilność z wyłącznikami SENTRON: Przeznaczona do różnicowoprądowych urządzeń ochronnych i wyłączników nadmiarowo-prądowych Siemens, gwarantuje bezproblemowe łączenie bez dodatkowych adapterów.

Zgodność z Normami

Produkt spełnia wymagania normy UL 508 (komponent do stosowania w zestawach rozdzielnic) oraz posiada certyfikację CE. Dzięki standardowemu zabezpieczeniu przed dotknięciem jest zgodny z europejskimi wymaganiami bezpieczeństwa dla aparatury modułowej.

Zastosowanie

Szyna grzebieniowa 5ST3710-2HG znajduje zastosowanie wszędzie tam, gdzie konieczne jest szybkie i bezpieczne rozprowadzenie trzech faz napięcia do kilku odbiorników w rozdzielnicy. Idealnie sprawdza się przy tworzeniu szyn zbiorczych do wyłączników nadmiarowo-prądowych i różnicowoprądowych.

• Dystrybucja energii w rozdzielnicach mieszkaniowych, komercyjnych i przemysłowych z wykorzystaniem wyłączników serii SENTRON.
• Łączenie wyłączników nadmiarowo-prądowych w grupy zabezpieczające obwody odbiorcze.
• Tworzenie linii zasilających trzyfazowych dla maszyn, systemów automatyki lub oświetlenia przemysłowego.
• Modernizacja istniejących instalacji – szybkie zastąpienie pojedynczych przewodów uporządkowaną szyną zbiorczą.

Wskazówki Montażowe

Montaż szyny łączeniowej może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Szynę należy montować na szynie TH35 (DIN) zgodnie z dokumentacją techniczną wyłączników. Przekrój przewodów przyłączeniowych dobrać do prądu obciążenia obwodu. Zaleca się dokręcanie śrub zacisków z momentem podanym w instrukcji producenta – zbyt mocne dokręcenie może uszkodzić szynę, zbyt słabe spowodować przegrzewanie. Szynę można ciąć piłką do metalu w miejscach oznaczonych nacięciami – po cięciu usunąć zadziory i zachować ochronę przed dotknięciem poprzez zastosowanie odpowiednich nasadek (brak w zestawie).

FAQ

• Czy szyna 5ST3710-2HG jest gotowa do montażu w standardowej rozdzielnicy? Tak, po przycięciu na odpowiednią długość i umieszczeniu na szynie DIN TH35 można ją bezpośrednio podłączyć do wyłączników SENTRON. Należy jednak pamiętać o braku nasadek krańcowych w zestawie – dla zachowania pełnej ochrony przed dotykiem zaleca się ich osobne zamówienie.
• Jaki jest stopień ochrony szyny? Produkt jest zaprojektowany do montażu wewnątrz rozdzielnicy – typowa ochrona przed dotknięciem wynika z konstrukcji szyny (osłony na wyprowadzeniach). Producent nie podaje konkretnego stopnia IP, ale w standardowych warunkach pracy w rozdzielnicy (IP20 lub wyższym) zapewnia bezpieczne użytkowanie.
• Czy mogę użyć szyny do łączenia wyłączników innych producentów niż Siemens? Szyna jest dedykowana do wyłączników serii SENTRON. Ze względu na różne rozstawy zacisków i konstrukcję grzebieni, stosowanie jej z innymi urządzeniami może być niemożliwe lub wymagać sprawdzenia kompatybilności mechanicznej.
