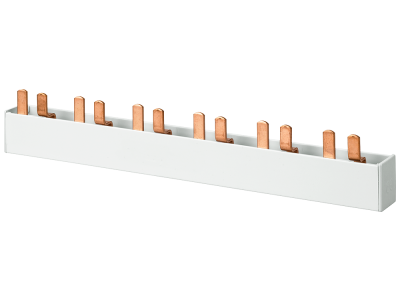

Szyna łączeniowa grzebieniowa 25 mm2, 2-faz., 18x 2-faz., 1000 mm, z możliwością cięcia | 5ST3705-2HG Siemens

Alternatywny kod produktu: 5ST37052HG

Opis i Kluczowe Cechy

Szyna łączeniowa grzebieniowa 5ST3705-2HG firmy Siemens to profesjonalny element wyposażenia rozdzielnic, przeznaczony do zasilania i łączenia aparatury modułowej w układach dwufazowych. Wykonana w przekroju 25 mm², o długości 1000 mm, umożliwia doprowadzenie prądu do wielu odbiorników przy zachowaniu niskiej rezystancji i minimalnych strat mocy. Zintegrowana ochrona przed dotykiem zwiększa bezpieczeństwo instalacji, a możliwość dowolnego cięcia ułatwia dostosowanie do konkretnej konfiguracji szafy sterowniczej.

• Przekrój 25 mm²: zapewnia niską rezystancję i zdolność przewodzenia wysokich prądów bezpieczną dla styków przyłączanych urządzeń.
• Wersja 2-fazowa (18x 2 fazy): umożliwia rozdzielenie dwóch potencjałów (np. L1, L2) w jednej szynie, co upraszcza okablowanie układów trójfazowych z wydzieloną fazą.
• Długość 1000 mm z możliwością cięcia: pozwala precyzyjnie dopasować szynę do wymaganej liczby miejsc modułowych, minimalizując straty materiału.
• Ochrona przed dotykiem (zgodnie z UL 508): izolowane zęby oraz osłony zapobiegają przypadkowemu kontaktowi podczas montażu i eksploatacji.
• Uniwersalność montażowa: pasuje do wyłączników nadmiarowo-prądowych i różnicowoprądowych serii SENTRON oraz innych aparatów modułowych z zaciskami grzebieniowymi.

Zgodność z Normami

Szyna łączeniowa 5ST3705-2HG spełnia wymagania normy UL 508 (komponenty dodatkowe do urządzeń ochronnych). Produkt posiada certyfikat CE i jest przeznaczony do stosowania w instalacjach zgodnych z europejskimi standardami bezpieczeństwa.

Zastosowanie

Szyna grzebieniowa znajduje zastosowanie wszędzie tam, gdzie konieczne jest szybkie i przejrzyste połączenie kilku aparatów modułowych w układzie dwufazowym. Sprawdza się zarówno w rozdzielnicach budynkowych, jak i w szafach sterowniczych maszyn.

• Zasilanie sąsiednich wyłączników nadmiarowo-prądowych (MCB) i różnicowoprądowych (RCCB) w rozdzielnicach mieszkaniowych i biurowych.
• Dystrybucja dwóch faz (np. L1 i L2) w obwodach oświetleniowych lub gniazd zasilających.
• Tworzenie magistrali zasilającej dla styczników, przekaźników i modułów sterujących w automatyce budynkowej.
• Łączenie aparatury w układach z możliwością szybkiej rekonfiguracji – szynę można przyciąć i rozbudować o kolejne moduły.

Wskazówki Montażowe

Montaż szyny łączeniowej powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w rozdzielnicy. Szynę należy zamontować na szynie montażowej TH35 (DIN), przy czym zaleca się wcześniejsze sprawdzenie długości i ewentualne przycięcie na wymiar. Przewody przyłączane do szyny należy dobrać do prądu obciążenia oraz zabezpieczyć przed zwarciem zgodnie z dokumentacją producenta. Moment dokręcania śrub zacisków należy stosować zgodnie z instrukcją aparatów modułowych – nie wolno przekraczać zalecanych wartości, aby nie uszkodzić połączenia.

FAQ

• Czy szynę można ciąć na dowolną długość? Tak, szyna 5ST3705-2HG została zaprojektowana z możliwością cięcia. Należy użyć nożyc do szyn grzebieniowych i usunąć zadziory, a następnie zastosować zaślepki krańcowe (niewchodzące w skład zestawu) w celu zachowania ochrony przed dotykiem.
• Jaki jest stopień ochrony (IP) szyny? Producent nie podaje osobnego stopnia ochrony dla samej szyny. Po zamontowaniu w rozdzielnicy o IP odpowiednim dla warunków pracy (np. IP30 lub wyższym) szyna jest chroniona przed dotykiem przez izolację zębów.
• Do jakich aparatów modułowych pasuje ta szyna? Szyna jest kompatybilna z aparatami modułowymi Siemens SENTRON (wyłączniki nadmiarowo-prądowe, różnicowoprądowe, styczniki itp.) wyposażonymi w zaciski przystosowane do grzebieni 2-fazowych o rozstawie zgodnym z DIN. Przed montażem zaleca się sprawdzenie zgodności z dokumentacją konkretnego urządzenia.
