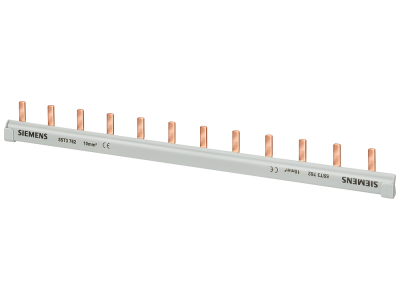

Szyna łączeniowa grzebieniowa 10 mm2, 1-faz., 56x 1-faz., 1016 mm, z możliwością cięcia | 5ST3764 Siemens

Alternatywny kod produktu: 5ST3764

Opis i Kluczowe Cechy

Szyna łączeniowa grzebieniowa o symbolu 5ST3764 to jednofazowe rozwiązanie do szybkiego i uporządkowanego łączenia aparatury modułowej w rozdzielnicach. Przekrój 10 mm² zapewnia niską rezystancję połączeń, co przekłada się na minimalne straty mocy i stabilną pracę w obwodach o znacznym obciążeniu. Długość 1016 mm oraz 56 miejsc dla wyłączników 1-biegunowych umożliwiają elastyczne dopasowanie do większości standardowych rozdzielnic. Możliwość cięcia na wymiar gwarantuje dopasowanie do konkretnej konfiguracji bez zbędnych odpadów.

• Przekrój 10 mm²: Niska rezystancja i wysoka obciążalność prądowa – bezpieczne zasilanie wielu odbiorników.
• 56 miejsc dla aparatów 1-fazowych: Umożliwia uporządkowane łączenie dużej liczby wyłączników nadprądowych, różnicowoprądowych lub styczników w jednym rzędzie.
• Długość 1016 mm: Idealnie wpasowuje się w standardowe rozdzielnice o szerokości 12 modułów (1 moduł = 18 mm).
• Możliwość cięcia na wymiar: Elastyczne dopasowanie szyny do indywidualnej konfiguracji rozdzielnicy – bez konieczności stosowania łączników.
• Konstrukcja jednozłączowa (1-fazowa): Dedykowana do obwodów jednofazowych – upraszcza instalację i eliminuje ryzyko pomyłek fazowych.

Zgodność z Normami

Szyna łączeniowa 5ST3764 została zaprojektowana i wyprodukowana zgodnie z obowiązującymi normami europejskimi oraz standardami DIN dla aparatury modułowej. Posiada certyfikat CE potwierdzający spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Szyna grzebieniowa jest niezastąpionym elementem w rozdzielnicach elektrycznych, gdzie służy do równoległego łączenia zacisków wejściowych lub wyjściowych aparatów modułowych. Sprawdza się w szerokim zakresie instalacji:

• Łączenie wyłączników nadprądowych i różnicowoprądowych w tablicach mieszkaniowych i przemysłowych.
• Zasilanie styczników modułowych w układach sterowania oświetleniem i ogrzewaniem.
• Rozprowadzenie fazy L w ciągach aparatów jednofazowych w rozdzielnicach o dużej liczbie obwodów.
• Tworzenie magistrali zasilającej w systemach automatyki budynkowej (BMS).

Wskazówki Montażowe

Montaż szyny łączeniowej może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (eksploatacja urządzeń elektroenergetycznych). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w rozdzielnicy i sprawdź jego brak. Szynę należy przyciąć odpowiednim narzędziem (np. nożycami do grzebieni) na żądaną długość, zachowując odstępy izolacyjne między fazami. Zaciski aparatów dokręcać momentem podanym w dokumentacji producenta, a przekrój przewodów dobrać do prądu obciążenia obwodu. Szynę montuje się bezpośrednio w rozdzielnicy – nie wymaga dodatkowej szyny TH35.

FAQ

• Czy szynę można ciąć na mniejsze odcinki? Tak, produkt jest przystosowany do cięcia na żądany wymiar. Należy użyć odpowiednich narzędzi, aby uniknąć uszkodzenia izolacji i zachować czystość cięcia.
• Jaki prąd może płynąć przez szynę 10 mm²? Maksymalny dopuszczalny prąd zależy od temperatury otoczenia, liczby aparatów i sposobu wentylacji. Szyna o przekroju 10 mm² zapewnia bardzo niską rezystancję, a konkretne wartości należy przyjąć zgodnie z projektem instalacji i danymi zastosowanych wyłączników.
• Czy szyna nadaje się do instalacji trójfazowej? Szyna 5ST3764 jest przeznaczona wyłącznie do obwodów jednofazowych (1-faz.). Do układów trójfazowych należy stosować szyny 3-fazowe lub odpowiednie łączniki mostkujące.
