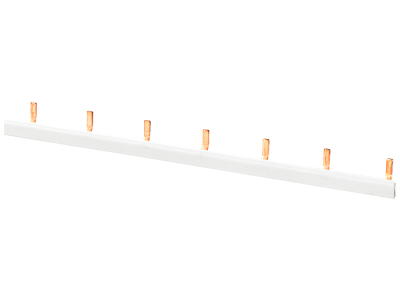

Szyna łączeniowa grzebieniowa 10 mm2, 1-faz., 28x 1-faz., 1000 mm, z możliwością cięcia | 5ST3764-1 Siemens

Alternatywny kod produktu: 5ST37641

Opis i Kluczowe Cechy

Szyna łączeniowa grzebieniowa Siemens 5ST3764-1 o przekroju 10 mm² przeznaczona do rozdzielnic modułowych. Umożliwia szybkie, bezpieczne i estetyczne łączenie biegunów wyłączników nadmiarowo-prądowych oraz różnicowoprądowych z serii SENTRON. Długość 1000 mm zapewnia obsługę do 28 potencjałów 1-fazowych, a możliwość cięcia pozwala dopasować długość do dowolnej konfiguracji aparatury. Szerokość szyny wynosi 54 DU (108 mm), a odstęp między kołkami 2 DU, co gwarantuje pełną kompatybilność z modułowymi urządzeniami ochronnymi.

• Przekrój 10 mm²: Gwarantuje niską rezystancję połączeń, minimalizuje straty mocy i zapewnia bezpieczne przenoszenie prądu przy znacznym obciążeniu bez ryzyka przegrzania.
• Liczba potencjałów 28× 1-faz: Umożliwia zasilenie dużej liczby odbiorników w jednej fazie, co upraszcza rozdzielnię i redukuje liczbę niezbędnych przewodów.
• Możliwość cięcia na wymiar: Pozwala precyzyjnie dopasować długość do potrzeb instalacji – eliminuje konieczność stosowania łączników i zwiększa uniwersalność.
• Odstęp między kołkami 2 DU (standard DIN): Zapewnia pełną kompatybilność z aparaturą modułową Siemens oraz innych producentów, ułatwiając szybki i pewny montaż.
• Izolacja szara: Ułatwia wizualne odróżnienie fazy w rozdzielnicy, podnosząc bezpieczeństwo podczas eksploatacji i serwisu.

Zgodność z Normami

Szyna łączeniowa Siemens 5ST3764-1 została zaprojektowana zgodnie z wymaganiami europejskich norm i standardów DIN dla aparatury modułowej. Posiada certyfikat CE, co potwierdza jej zgodność z obowiązującymi przepisami bezpieczeństwa i kompatybilności elektromagnetycznej. Stosowana jako wyposażenie dodatkowe w systemie SENTRON, gwarantuje niezawodne i bezpieczne działanie w instalacjach elektrycznych.

Zastosowanie

Szyna grzebieniowa Siemens znajduje zastosowanie wszędzie tam, gdzie wymagane jest szybkie i przejrzyste łączenie biegunów wyłączników i zabezpieczeń w rozdzielnicach modułowych. Dzięki możliwości cięcia sprawdza się zarówno w standardowych, jak i nietypowych konfiguracjach instalacji.

• W rozdzielnicach budynków mieszkalnych i komercyjnych do łączenia wyłączników nadmiarowo-prądowych oraz różnicowoprądowych z serii SENTRON.
• W szafach sterowniczych i rozdzielnicach przemysłowych do tworzenia rozgałęzień fazy zasilającej dla wielu odbiorników.
• W instalacjach wymagających szybkiego i bezbłędnego montażu – np. przy użyciu gotowych zestawów AFDD (5SM6011-2) i innych urządzeń ochronnych.
• W modernizacjach istniejących rozdzielnic – jako zamiennik dla tradycyjnych połączeń przewodowych, poprawiający estetykę i niezawodność.

Wskazówki Montażowe

Montaż i podłączenie szyny łączeniowej może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia od rozdzielnicy. Szynę należy zamontować na szynie montażowej TH35 (DIN), a przewody przyłączeniowe dobrać do prądu znamionowego zabezpieczeń. Moment dokręcania śrub zacisków należy stosować zgodnie z dokumentacją producenta wyłączników. Należy upewnić się, że po przycięciu szyny nie pozostały ostre krawędzie mogące uszkodzić izolację.

FAQ

• Czy szynę można przyciąć na dowolną długość? Tak, szyna 5ST3764-1 jest przystosowana do cięcia – można ją skrócić do dowolnej liczby potencjałów, precyzyjnie usuwając nadmiar w miejscach między kołkami.
• Jaki jest odstęp między kołkami szyny? Odstęp wynosi 2 jednostki modułowe (DU), co odpowiada standardowemu rozstawowi biegunów w aparaturze modułowej (np. w wyłącznikach nadmiarowo-prądowych i różnicowoprądowych).
• Czy szyna jest przeznaczona do stosowania z wyłącznikami AFDD? Tak, producent wskazuje kompatybilność z AFDD 5SM6011-2. Szynę można stosować z innymi wyłącznikami serii SENTRON pod warunkiem zachowania odstępu 2 DU i odpowiedniej liczby potencjałów.
