Szyna łączeniowa grzebieniowa 10 mm2, 1-faz., 28 x N, 1000 mm, z możliwością cięcia | 5ST3765-1 Siemens

Alternatywny kod produktu: 5ST37651

Opis i Kluczowe Cechy

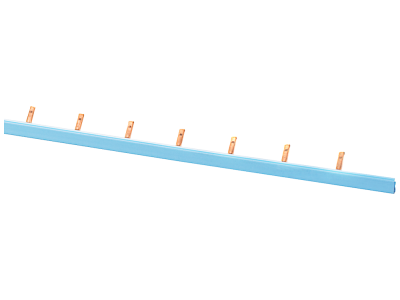

Szyna łączeniowa grzebieniowa Siemens 5ST3765-1 to 1-fazowe rozwiązanie do zasilania toru L w rozdzielnicach modułowych. Wykonana z przewodu o przekroju 10 mm², zapewnia niską rezystancję i bezpieczne rozprowadzanie prądu do nawet 28 odbiorników. Długość 1000 mm z możliwością dowolnego przycięcia umożliwia dopasowanie do potrzebnej liczby aparatów, co minimalizuje straty i ułatwia montaż. Izolacja w kolorze niebieskim ułatwia identyfikację przewodu neutralnego (lub fazy w zależności od konfiguracji). Odstęp między kołkami wynosi 2 moduły (2 DU), co gwarantuje kompatybilność z aparaturą modułową o standardowej szerokości 18 mm.

• Przekrój 10 mm²: Niska rezystancja przewodu, minimalne straty mocy i bezpieczeństwo pracy przy prądach obciążenia.
• 28 odgałęzień (28 x N): Możliwość zasilenia do 28 wyłączników nadmiarowo-prądowych, różnicowoprądowych lub AFDD w jednej szynie.
• Możliwość cięcia na wymiar: Precyzyjne dostosowanie długości szyny do liczby aparatów w rozdzielnicy – bez zbędnych odpadów.
• Odstęp między kołkami 2 moduły (2 DU): Standardowa odległość osiowa 36 mm zapewnia uniwersalne pasowanie do większości aparatów modułowych na rynku.
• Izolacja niebieska: Wyraźne oznaczenie przewodu neutralnego (N) w instalacjach 1-fazowych, co ułatwia identyfikację i zmniejsza ryzyko pomyłki montażowej.

Zgodność z Normami

Szyna łączeniowa Siemens 5ST3765-1 spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Przeznaczona do stosowania w rozdzielnicach i obudowach instalacyjnych zgodnych z normą IEC/EN 61439.

Zastosowanie

Szyna grzebieniowa Siemens to kluczowy element instalacji w rozdzielnicach mieszkaniowych, biurowych i przemysłowych, gdzie wymagane jest bezpieczne i estetyczne połączenie toru fazowego z grupą aparatów modułowych.

• Zasilanie linii L w rozdzielnicach głównych i podrzędnych – łączy wyłączniki nadmiarowo-prądowe, różnicowoprądowe i AFDD w jedną magistralę.
• Tworzenie szyny zbiorczej dla kilkunastu odbiorników w jednym rzędzie na szynie TH35 – redukcja liczby połączeń przewodami.
• Montaż w rozdzielnicach SENTRON Siemens – idealnie dopasowana do wyłączników serii 5SM6, 5SL, 5SV i AFDD 5SM601.-2.
• Zastosowanie w instalacjach z ograniczoną przestrzenią – szyna grzebieniowa zastępuje wiele mostków i skrętek, oszczędzając miejsce w rozdzielnicy.

Wskazówki Montażowe

Montaż szyny łączeniowej może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia elektryczne (SEP). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w rozdzielnicy. Szynę należy zamocować na standardowej szynie TH35 (DIN) w rozdzielnicy. Długość szyny można skrócić do wymaganego wymiaru za pomocą nożyc do szyn grzebieniowych – należy ciąć w miejscach oznaczonych na izolacji. Kołki szyny wkłuć w gniazda przyłączeniowe aparatów, a następnie dokręcić śruby zaciskowe zgodnie z momentem dokręcania podanym w dokumentacji producenta. Przekrój przewodów doprowadzających do szyny powinien być dobrany do prądu obciążenia (min. 10 mm² dla głównego doprowadzenia).

FAQ

• Czy szynę można przyciąć do mniejszej liczby odgałęzień? Tak, szyna została zaprojektowana z możliwością cięcia – można ją skrócić w dowolnym miejscu pomiędzy kołkami, dostosowując długość do rzeczywistej liczby aparatów w rozdzielnicy.
• Jaki jest odstęp między kołkami szyny? Odstęp osiowy między sąsiednimi kołkami wynosi 2 moduły (2 DU), co odpowiada 36 mm (2 × 18 mm). Jest to zgodne z typową szerokością aparatów modułowych montowanych na szynie TH35.
• Czy szyna jest kompatybilna z aparatami innych producentów? Szyna Siemens 5ST3765-1 jest przeznaczona głównie do wyłączników serii SENTRON, ale dzięki uniwersalnemu rozstawowi 2 DU można ją stosować z większością modułowych wyłączników nadmiarowo-prądowych i różnicowoprądowych innych producentów, pod warunkiem że ich gniazda przyłączeniowe są dostosowane do kołków szyny grzebieniowej.
