Szyna łączeniowa grzebieniowa 10 mm2, 1-faz., 28 x N, 1000 mm, z możliwością cięcia | 5ST3765-2 Siemens

Alternatywny kod produktu: 5ST37652

Opis i Kluczowe Cechy

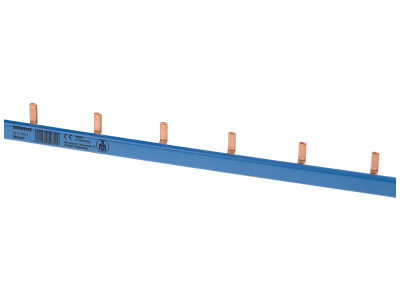

Szyna łączeniowa grzebieniowa Siemens 5ST3765-2 to 1-fazowe rozwiązanie do dystrybucji przewodu neutralnego w rozdzielnicach modularnych. O przekroju 10 mm² i długości 1000 mm zapewnia bezpieczne połączenie szeregów aparatury przy zachowaniu niskiej rezystancji i wysokiej obciążalności prądowej. Wyposażona w izolację niebieską oraz 28 miejsc przyłączeniowych w odstępie 2 DU (36 mm), co umożliwia szybkie i czytelne okablowanie obwodów jednofazowych.

• Przekrój 10 mm²: niska rezystancja i duża obciążalność prądowa, co przekłada się na minimalne straty mocy i bezpieczną pracę w obwodach o znacznym obciążeniu.
• Długość 1000 mm z możliwością cięcia: elastyczne dopasowanie do wymiarów rozdzielnicy – przycinasz na potrzebną długość bez marnowania materiału.
• 28 miejsc przyłączeniowych (28 x N) w odstępie 2 DU: idealnie współpracuje z wyłącznikami nadmiarowo-prądowymi i różnicowoprądowymi o szerokości 2 modułów (DU) – uproszczony montaż i estetyczne prowadzenie przewodów.
• Niebieska izolacja: jednoznaczne oznaczenie przewodu neutralnego zgodnie z międzynarodowymi standardami (IEC) – eliminuje ryzyko pomyłki podczas instalacji.
• Uniwersalność montażu z aparaturą Siemens SENTRON: kompatybilna z wyłącznikami nadmiarowo-prądowymi 5SL, 5SY, 5SP, różnicowoprądowymi 5SM oraz AFDD 5SM601-2 – gwarancja niezawodnego połączenia i ochrony.

Zgodność z Normami

Szyna łączeniowa Siemens 5ST3765-2 spełnia wymagania obowiązujących norm europejskich dla akcesoriów do rozdzielnic niskiego napięcia. Posiada certyfikat CE i jest przeznaczona do montażu w instalacjach zgodnych z normą DIN – szczegóły dostępne w dokumentacji technicznej producenta.

Zastosowanie

Szyna grzebieniowa 1-fazowa znajduje zastosowanie wszędzie tam, gdzie konieczne jest szybkie i uporządkowane połączenie przewodów neutralnych w rozdzielnicach modułowych. Dzięki uniwersalnemu odstępowi 2 DU sprawdzi się zarówno w instalacjach mieszkaniowych, jak i w małych obiektach przemysłowych.

• Dystrybucja przewodu neutralnego w szeregach wyłączników nadmiarowo-prądowych i różnicowoprądowych – oszczędność czasu i miejsca w rozdzielnicy.
• Tworzenie szyn zbiorczych dla obwodów jednofazowych z aparaturą Siemens SENTRON – idealne do nowych instalacji oraz modernizacji istniejących tablic.
• Łączenie modułów AFDD (przeciwpożarowych wyłączników różnicowoprądowych) w systemach ochrony przed pożarem instalacji elektrycznych.
• Zastosowanie w rozdzielnicach przemysłowych i infrastrukturalnych, gdzie wymagana jest duża obciążalność prądowa przy zachowaniu kompaktowych wymiarów.

Wskazówki Montażowe

Montaż szyny łączeniowej powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Szynę mocuje się na szynie TH35 (DIN) w standardowej rozdzielnicy modularnej. Przed przycięciem na wymiar należy zmierzyć potrzebną długość i użyć odpowiednich narzędzi (np. obcinaków do szyn grzebieniowych). Przekrój przewodów przyłączanych do szyny należy dobrać do spodziewanego obciążenia – 10 mm² umożliwia bezpieczne prowadzenie prądów roboczych zgodnych z danymi katalogowymi aparatury. Moment dokręcania śrub stykowych musi być zgodny z dokumentacją techniczną producenta Siemens, aby zapewnić niską rezystancję przejścia i uniknąć przegrzania.

FAQ

• Czy szynę można ciąć na wymiar? Tak, szyna 5ST3765-2 jest przystosowana do cięcia na dowolną długość – wystarczy zachować integralność izolacji pomiędzy kołkami i nie uszkodzić przewodzącego grzebienia.
• Jaki jest odstęp między kołkami przyłączeniowymi? Odstęp wynosi 2 DU (2 moduły = 36 mm), co odpowiada standardowej szerokości aparatury modularnej (np. wyłącznik nadmiarowo-prądowy 1-biegunowy ma 1 DU – szyna pozwala na łączenie dwóch takich urządzeń na jednym styku).
• Czy izolacja szyny jest odporna na temperatury? Izolacja wykonana z materiału niebieskiego (poliamid lub tworzywo termoplastyczne) jest przystosowana do pracy w temperaturach typowych dla rozdzielnic wewnętrznych (ok. -25°C do +70°C). Szczegółowe dane temperaturowe znajdują się w karcie katalogowej produktu Siemens.
