Szyna łączeniowa grzebieniowa 18 mm2, 3-faz., 18x 3-faz., 1000 mm, z możliwością cięcia | 5ST3710-0HG Siemens

Alternatywny kod produktu: 5ST37100HG

Opis i Kluczowe Cechy

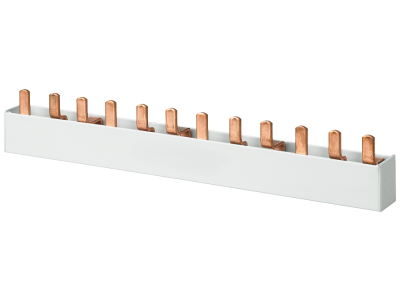

Szyna łączeniowa grzebieniowa Siemens 5ST3710-0HG to 3-fazowy system rozdziału zasilania o przekroju 18 mm² i długości 1000 mm, zaprojektowany do współpracy z aparaturą modułową SENTRON. Dzięki możliwości cięcia na wymiar oraz zintegrowanej ochronie przed dotykiem zapewnia elastyczny i bezpieczny montaż w rozdzielnicach elektrycznych.

• Przekrój 18 mm²: Zapewnia niską rezystancję i bezpieczny rozdział prądu w obwodach o znacznym obciążeniu, minimalizując ryzyko przegrzania połączeń.
• 3-fazowa (18x 3-faz.): Umożliwia równomierny rozdział obciążenia między fazami, co jest kluczowe w instalacjach trójfazowych.
• Długość 1000 mm z możliwością cięcia: Pozwala na dopasowanie szyny do indywidualnych potrzeb instalacji, redukując straty materiału i czas montażu.
• Ochrona przed dotykiem: Zwiększa bezpieczeństwo personelu podczas instalacji i eksploatacji, zgodnie z wymogami dla aparatury w rozdzielnicach.
• Kompatybilność z Siemens SENTRON: Gwarantuje niezawodne połączenie z wyłącznikami nadmiarowo-prądowymi i różnicowoprądowymi serii Siemens, upraszczając proces montażu.

Zgodność z Normami

Szyna łączeniowa Siemens 5ST3710-0HG spełnia wymagania europejskich norm bezpieczeństwa dla komponentów instalacji elektrycznych. Posiada oznaczenie CE, co potwierdza zgodność z dyrektywami Unii Europejskiej. Produkt jest przeznaczony do montażu w rozdzielnicach zgodnych z standardem DIN i przeznaczony do współpracy z aparaturą modułową o szerokości jednostkowej.

Zastosowanie

Szyna grzebieniowa Siemens 5ST3710-0HG znajduje zastosowanie przede wszystkim w przemysłowych i infrastrukturalnych instalacjach elektrycznych, gdzie wymagany jest niezawodny rozdział zasilania trójfazowego.

• Rozdział zasilania 3-fazowego do wyłączników nadmiarowo-prądowych i różnicowoprądowych w rozdzielnicach głównych.
• Podłączenie grup odbiorników trójfazowych w automatyce budynkowej, np. w systemach HVAC czy oświetleniu.
• Integracja z układami sterowania i zabezpieczeń w szafach przemysłowych, gdzie wymagana jest modułowość i łatwość rozbudowy.
• Tworzenie elastycznych konfiguracji zasilania w rozdzielnicach z wykorzystaniem aparatury Siemens SENTRON.

Wskazówki Montażowe

Montaż szyny łączeniowej może być wykonywany wyłącznie przez wykwalifikowany personel z odpowiednimi uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony napięcia. Szynę mocuj na szynie DIN TH35, a przewody przyłączaj z zachowaniem odpowiedniego momentu dokręcania zgodnie z dokumentacją producenta. Przekrój przewodów dobierz do przewidywanego prądu obciążenia. Możliwość cięcia szyny na wymiar ułatwia dopasowanie do konkretnej rozdzielnicy – wykonuj cięcie wyłącznie przy odłączonym napięciu.

FAQ

• Czy szynę 5ST3710-0HG można ciąć na mniejsze odcinki? Tak, szyna jest przeznaczona do cięcia na wymiar, co pozwala na idealne dopasowanie do rozdzielnicy. Należy to robić przy odłączonym napięciu.
• Jaką ochronę przed dotykiem zapewnia szyna? Szyna wyposażona jest w izolację ochronną na całej długości, która zapobiega przypadkowemu dotknięciu części pod napięciem podczas montażu i eksploatacji.
• Czy szyna jest kompatybilna z aparaturą innych producentów niż Siemens? Szyna została zaprojektowana do współpracy z wyłącznikami Siemens SENTRON. Jej zastosowanie z innymi urządzeniami może wymagać sprawdzenia zgodności mechanicznej i elektrycznej.
