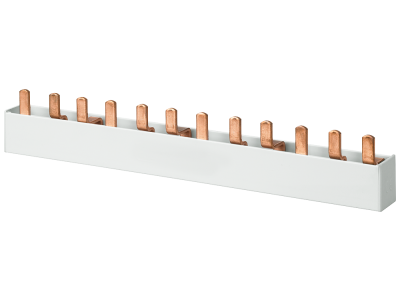

Szyna łączeniowa grzebieniowa 18 mm2, 3-faz., 16x (3-faz.+AUX), 1000 mm, z możliwością cięcia | 5ST3712-0HG Siemens

Alternatywny kod produktu: 5ST37120HG

Opis i Kluczowe Cechy

Szyna łączeniowa grzebieniowa Siemens 5ST3712-0HG o przekroju 18 mm² przeznaczona do pracy w układach trójfazowych z dodatkowym przewodem neutralnym (AUX). Długość 1000 mm umożliwia elastyczne dopasowanie do rozdzielnicy – szynę można ciąć na wymagane odcinki. Zabezpieczenie przed dotykiem zwiększa bezpieczeństwo montażu i eksploatacji.

• Przekrój 18 mm²: Zapewnia niską rezystancję i minimalne spadki napięcia przy dużych obciążeniach prądowych, co przekłada się na stabilną pracę instalacji.
• Konfiguracja 3-fazowa + AUX: Umożliwia zasilanie trzech faz oraz przewodu neutralnego w jednej szynie – idealne do rozdzielnic trójfazowych.
• Długość 1000 mm z możliwością cięcia: Pozwala na precyzyjne dopasowanie szyny do wymiarów szafy rozdzielczej, redukując odpady i czas montażu.
• Zabezpieczenie przed dotykiem: Ochrona przed przypadkowym kontaktem z elementami pod napięciem podczas prac instalacyjnych i serwisowych.
• Bez nasadek krańcowych: Szyna dostarczana jest bez nasadek – w razie potrzeby można zastosować dedykowane akcesoria (należy dobrać oddzielnie).

Zgodność z Normami

Produkt spełnia wymogi normy UL 508 (komponenty do sterowników przemysłowych) oraz jest przeznaczony do stosowania z wyłącznikami różnicowoprądowymi i nadmiarowo-prądowymi serii SENTRON firmy Siemens. Posiada certyfikat CE potwierdzający zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Szyna łączeniowa grzebieniowa Siemens stosowana jest w rozdzielnicach elektrycznych do zasilania aparatury modułowej – wyłączników nadmiarowo-prądowych, różnicowoprądowych oraz innych komponentów montowanych na szynie TH35.

• Zasilanie trójfazowych układów z przewodem neutralnym w rozdzielnicach głównych i podrozdzielnicach.
• Dystrybucja energii do szeregu wyłączników nadmiarowo-prądowych w instalacjach przemysłowych i komercyjnych.
• Łączenie obwodów w systemach automatyki budynkowej oraz sterowania oświetleniem i gniazdami.
• Możliwość cięcia na wymiar – idealna do indywidualnych konfiguracji rozdzielnic o różnej szerokości.

Wskazówki Montażowe

Montaż szyny łączeniowej powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia w instalacji. Szynę montuje się na szynie TH35 (DIN) w rozdzielnicy. Przed cięciem należy dokładnie odmierzyć potrzebny odcinek – szyna jest przystosowana do cięcia (np. przecinakiem do metalu). Po zamontowaniu upewnić się, że zabezpieczenie przed dotykiem jest prawidłowo założone. Moment dokręcania połączeń śrubowych oraz przekrój przewodów przyłączeniowych należy dobrać zgodnie z dokumentacją techniczną producenta.

FAQ

• Czy szyna wymaga nasadek krańcowych? Szyna dostarczana jest bez nasadek. W zależności od konfiguracji rozdzielnicy może być konieczne zastosowanie dedykowanych nasadek krańcowych (dostępne osobno). Należy sprawdzić dokumentację techniczną.
• Jaki jest stopień ochrony szyny? Szyna łączeniowa jako element wewnątrz rozdzielnicy nie ma określonego stopnia IP – ochrona zapewniana jest przez obudowę rozdzielnicy. Sama szyna posiada zabezpieczenie przed dotykiem w postaci osłon.
• Czy szynę można stosować do jednofazowych układów? Tak, szyna 3-fazowa+AUX może być używana również w instalacjach jednofazowych – wystarczy wykorzystać odpowiednią fazę i neutralny. Pozostałe fazy pozostają niepodłączone.
