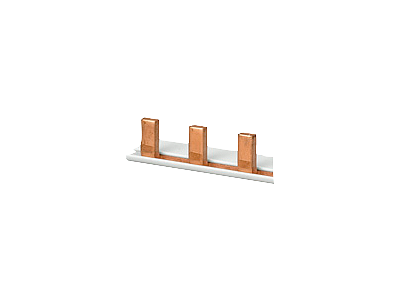

Szyna łączeniowa grzebieniowa 18 mm2, 1-faz., 56x 1-faz., 1000 mm, z możliwością cięcia | 5ST3701-0HG Siemens

Alternatywny kod produktu: 5ST37010HG

Opis i Kluczowe Cechy

Szyna łączeniowa grzebieniowa Siemens 5ST3701-0HG to jednofazowa szyna zbiorcza o przekroju 18 mm² i długości 1000 mm, przeznaczona do łączenia do 56 biegunów wyłączników nadmiarowo-prądowych i różnicowoprądowych. Dzięki możliwości cięcia można ją precyzyjnie dopasować do konkretnej konfiguracji rozdzielnicy, co minimalizuje straty materiału i skraca czas montażu.

• Przekrój 18 mm²: zapewnia niską rezystancję połączeń i bezpieczny przepływ prądu przy znacznym obciążeniu, bez ryzyka przegrzania.
• 56 miejsc dla wyłączników jednofazowych: pozwala na jednoczesne podłączenie wielu aparatów w jednej fazie, upraszczając okablowanie.
• Możliwość cięcia na wymiar: umożliwia dopasowanie długości szyny do konkretnej liczby modułów, oszczędzając miejsce i eliminując zbędne odcinki.
• Zabezpieczenie przed przypadkowym dotknięciem: konstrukcja szyny chroni przed kontaktem z częściami przewodzącymi, zwiększając bezpieczeństwo obsługi.
• Dedykowane wyposażenie dodatkowe Siemens SENTRON: gwarantuje kompatybilność i pewność działania w instalacjach z wyłącznikami nadmiarowo-prądowymi i różnicowoprądowymi.

Zgodność z Normami

Produkt spełnia wymagania normy UL 508 dotyczącej bezpieczeństwa urządzeń przemysłowych. Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Szyna łączeniowa 5ST3701-0HG znajduje zastosowanie wszędzie tam, gdzie konieczne jest zasilenie wielu odbiorników z jednej fazy w sposób uporządkowany i bezpieczny. Szczególnie polecana do:

• Łączenia biegunów fazowych w rozdzielnicach mieszkaniowych i przemysłowych z wyłącznikami nadmiarowo-prądowymi i różnicowoprądowymi.
• Dystrybucji napięcia w szafach sterowniczych i rozdzielczych automatyki budynkowej.
• Budowy instalacji w obiektach komercyjnych, gdzie wymagany jest szybki i czysty montaż aparatury modułowej.
• Modernizacji istniejących rozdzielnic – zastąpienie wiązek przewodów jedną szyną grzebieniową poprawia przejrzystość i zmniejsza ryzyko pomyłek.

Wskazówki Montażowe

Montaż szyny łączeniowej może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie i zabezpieczyć przed przypadkowym załączeniem. Szynę należy zamocować bezpośrednio do zacisków wyłączników (szyna TH35 nie jest wymagana). W razie potrzeby przyciąć na wymaganą długość za pomocą odpowiednich narzędzi (np. przecinaka do miedzi) – unikać uszkodzenia izolacji. Moment dokręcania śrub zacisków oraz dobór przekroju przewodów przyłączeniowych należy wykonać zgodnie z dokumentacją techniczną producenta.

FAQ

• Czy szynę można przyciąć na wymiar? Tak, model 5ST3701-0HG został zaprojektowany z możliwością cięcia, co pozwala dostosować długość do konkretnej liczby modułów w rozdzielnicy.
• Czy szyna jest zabezpieczona przed dotknięciem? Tak, konstrukcja szyny zapewnia ochronę przed przypadkowym kontaktem z częściami przewodzącymi – jest to standardowe zabezpieczenie stosowane w aparaturze modułowej.
• Z jakimi wyłącznikami współpracuje? Szyna jest przeznaczona do współpracy z wyłącznikami nadmiarowo-prądowymi i różnicowoprądowymi Siemens serii SENTRON oraz innymi urządzeniami wyposażonymi w odpowiednie zaciski do szyn grzebieniowych.
