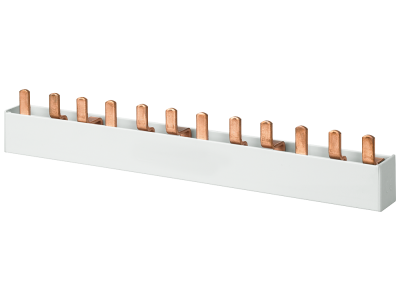

Szyna łączeniowa grzebieniowa 18 mm2, 3-faz., 37x (1-faz.+AUX), 1000 mm, z możliwością cięcia | 5ST3714-0HG Siemens

Alternatywny kod produktu: 5ST37140HG

Opis i Kluczowe Cechy

Szyna łączeniowa grzebieniowa Siemens 5ST3714-0HG to profesjonalne narzędzie do szybkiego i bezpiecznego łączenia aparatury modułowej w rozdzielnicach. Przekrój 18 mm² gwarantuje niską rezystancję i pewny przepływ prądu w obwodach trójfazowych. Długość 1000 mm z możliwością cięcia pozwala dopasować szynę do konkretnej konfiguracji, a 37 wyjść (36 × 1-faz + AUX) umożliwia zasilenie nawet rozbudowanych instalacji. Produkt przeznaczony do wyłączników nadmiarowo-prądowych i różnicowoprądowych serii Siemens SENTRON.

• Przekrój 18 mm²: Zapewnia niskie spadki napięcia i bezpieczne przewodzenie prądu przy znacznym obciążeniu.
• 3-fazowa + AUX (36×1-faz + AUX): Umożliwia zasilenie trzech faz oraz osobnej szyny pomocniczej dla sygnałów sterujących.
• Długość 1000 mm z możliwością cięcia: Elastyczne dopasowanie do szerokości rozdzielnicy – bez zbędnych odpadów.
• Osłona chroniąca przed dotykiem: Podnosi bezpieczeństwo podczas montażu i eksploatacji (standardowa izolacja na zębach).
• System SENTRON Siemens: Gwarantowana kompatybilność z wyłącznikami nadmiarowo‑prądowymi i różnicowoprądowymi tej serii.

Zgodność z Normami

Szyna łączeniowa została zaprojektowana zgodnie z wymogami norm europejskich oraz posiada oznaczenie CE. Jej konstrukcja uwzględnia standardy bezpieczeństwa obowiązujące w instalacjach niskiego napięcia.

Zastosowanie

Szyna grzebieniowa Siemens 5ST3714-0HG znajduje zastosowanie wszędzie tam, gdzie potrzebne jest szybkie, powtarzalne i pewne łączenie aparatury modułowej w rozdzielnicach.

• Zasilanie rozdzielnic głównych i podrozdzielnic w budynkach mieszkalnych, biurowych i przemysłowych.
• Łączenie wyłączników nadmiarowo‑prądowych (MCB) oraz różnicowoprądowych (RCCB) w konfiguracjach trójfazowych z szyną AUX do sterowania.
• Tworzenie szyn zbiorczych dla styczników, przekaźników i innych modułów o szerokości 18 mm.
• Modernizacja istniejących rozdzielnic – cięcie na wymiar ułatwia dopasowanie do zmienionej konfiguracji.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, z zachowaniem zasad bezpieczeństwa. Przed przystąpieniem do prac bezwzględnie odłącz napięcie. Szynę należy zamocować na szynie DIN TH35, a przewody przyłączyć zgodnie z dokumentacją producenta. Przekrój przewodów dobierz do spodziewanego prądu obciążenia. Szynę można ciąć na wymaganą długość przy użyciu odpowiednich narzędzi (np. obcinaki do szyn). Po cięciu zaleca się sprawdzenie izolacji na przyciętych krawędziach.

FAQ

• Czy szyna jest przeznaczona do pracy ciągłej z prądem 63 A? Parametr prądu znamionowego nie został podany w karcie produktu. Przekrój 18 mm² sugeruje zdolność do przenoszenia znacznych obciążeń, jednak dokładną wartość należy sprawdzić w dokumentacji technicznej Siemens dla konkretnej konfiguracji.
• Czy szyna posiada osłonę zabezpieczającą przed przypadkowym dotknięciem? Tak, standardowe wyposażenie obejmuje izolację na zębach łączeniowych, która chroni przed dotykiem w normalnych warunkach eksploatacji.
• Czy można ciąć szynę na mniejsze odcinki? Tak, szyna została zaprojektowana z możliwością cięcia. Długość 1000 mm pozwala na uzyskanie odcinków o dowolnej liczbie wyjść, co ułatwia dopasowanie do układu rozdzielnicy.
