Szyna łączeniowa grzebieniowa 16 mm2, 2-faz., 9x 2-faz., 310 mm | 5ST3664-2HG Siemens

Alternatywny kod produktu: 5ST36642HG

Opis i Kluczowe Cechy

Siemens 5ST3664-2HG to szyna łączeniowa grzebieniowa (zbiorcza kołkowa) o przekroju 16 mm², przeznaczona do łączenia dwóch faz w rozdzielnicach. Długość 310 mm pozwala na obsługę do 9 wyjść (9x 2-faz.), co ułatwia rozprowadzenie zasilania w układach z wyłącznikami nadmiarowo-prądowymi serii 5SJ4...-.HG. Solidna konstrukcja zapewnia niską rezystancję połączeń i bezpieczne przewodzenie prądu.

• Przekrój 16 mm²: Niska rezystancja i wysoka przewodność – minimalizuje spadki napięcia i ryzyko przegrzania w obwodach o znacznym obciążeniu.
• 2-fazowa, 9 wyjść: Umożliwia jednoczesne zasilanie dwóch faz do 9 modułów aparatury – oszczędność miejsca w rozdzielnicy i skrócenie czasu montażu.

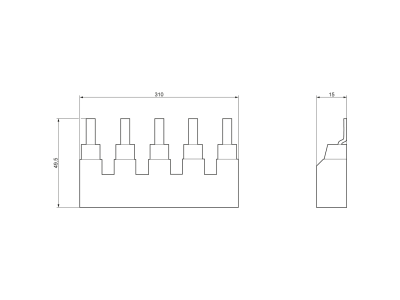

• Długość 310 mm: Dopasowana do typowych rozstawów modułów – idealna do standardowych rozdzielnic.
• Dedykowana do wyłączników Siemens 5SJ4...-.HG: Gwarantowana kompatybilność mechaniczna i elektryczna z serią SENTRON.
• Zgodność z UL 489: Potwierdzone bezpieczeństwo w instalacjach zgodnych z amerykańską normą dla wyłączników nadmiarowo-prądowych.

Zgodność z Normami

Szyna 5ST3664-2HG została zaprojektowana zgodnie z wymaganiami normy UL 489 (wyłączniki nadmiarowo-prądowe) przy napięciu 480Y/277 V. Produkt posiada certyfikat CE, potwierdzający spełnienie odpowiednich dyrektyw Unii Europejskiej.

Zastosowanie

Szyna grzebieniowa Siemens 5ST3664-2HG znajduje zastosowanie w rozdzielnicach niskiego napięcia, szczególnie przy budowie instalacji z wyłącznikami nadmiarowo-prądowymi i różnicowoprądowymi SENTRON. Sprawdza się w systemach wymagających bezpiecznego i uporządkowanego łączenia dwóch faz.

• Rozprowadzanie zasilania do wyłączników nadmiarowo-prądowych 5SJ4...-.HG w rozdzielnicach mieszkaniowych i komercyjnych.
• Budowa obwodów oświetleniowych i gniazd wtykowych zasilanych dwiema fazami.
• Zasilanie sterowników PLC, styczników i przekaźników w szafach sterowniczych.
• Modernizacja istniejących rozdzielnic – szybka wymiana okablowania na szynę zbiorczą.

Wskazówki Montażowe

Montaż szyny łączeniowej powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i zabezpiecz przed przypadkowym załączeniem. Szynę montuje się na szynie TH35 (DIN) w rozdzielnicy. Przewody przyłączeniowe należy dobrać do prądu znamionowego obwodu. Moment dokręcania śrub połączeniowych oraz długość odizolowania przewodów – zgodnie z dokumentacją producenta.

FAQ

• Czy szyna nadaje się do wyłączników różnicowoprądowych (RCD)? Szyna 5ST3664-2HG została zaprojektowana przede wszystkim do wyłączników nadmiarowo-prądowych serii 5SJ4...-.HG. W przypadku różnicowoprądowych urządzeń ochronnych należy sprawdzić kompatybilność mechaniczną i elektryczną w dokumentacji technicznej Siemens.
• Jaki jest stopień ochrony szyny? Produkt jest przeznaczony do montażu wewnątrz rozdzielnicy, więc typowy stopień ochrony wynosi IP20 (ochrona przed dotykiem palcem). Nie podano go w danych katalogowych – w normalnych warunkach szyna nie wymaga wyższego IP.
• Czy szyna jest podświetlana? Nie, szyna łączeniowa grzebieniowa jest elementem pasywnym – nie zawiera żadnych podświetleń ani elementów LED. Służy wyłącznie do dystrybucji napięcia.
