Szyna łączeniowa grzebieniowa 16 mm2, 3-faz., 6x 3-faz., 310 mm | 5ST3665-2HG Siemens

Alternatywny kod produktu: 5ST36652HG

Opis i Kluczowe Cechy

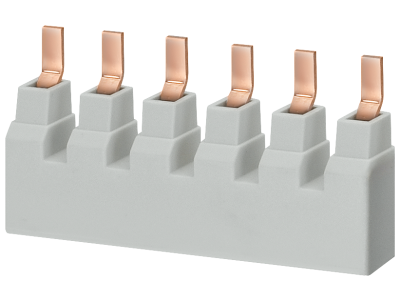

Szyna łączeniowa grzebieniowa Siemens 5ST3665-2HG o przekroju 16 mm² została zaprojektowana do zasilania trójfazowych obwodów w systemie SENTRON. Umożliwia wygodne połączenie aż 6 zestawów 3-fazowych wyłączników nadmiarowo-prądowych serii 5SJ4...-.HG na długości 310 mm, zapewniając niezawodną dystrybucję energii przy napięciu 480Y/277 V AC zgodnie z normą UL 489. Dzięki zwartej konstrukcji redukuje liczbę przewodów i przyspiesza montaż w rozdzielnicach.

• Przekrój 16 mm²: niska rezystancja styków i przewodów minimalizuje straty mocy oraz ryzyko przegrzania w obwodach o znacznym obciążeniu.
• 6× przyłącze 3-fazowe: możliwość zasilenia trzech faz do sześciu wyłączników lub połączenia w konfiguracje wieloobwodowe, co skraca czas instalacji i zwiększa jej przejrzystość.
• Kompatybilność z serią 5SJ4...-.HG: dedykowana do wyłączników nadmiarowo-prądowych Siemens, gwarantuje pewne mechaniczne i elektryczne połączenie bez konieczności stosowania dodatkowych adapterów.

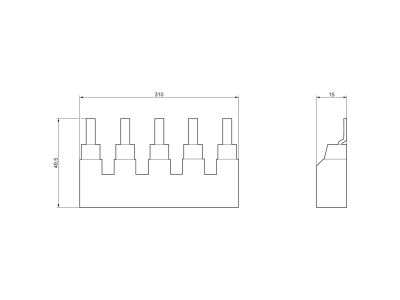

• Długość 310 mm: optymalna do standardowych rozdzielnic, umożliwia uporządkowane prowadzenie przewodów i łatwą identyfikację faz.
• Napięcie 480Y/277 V – zgodność z UL 489: zapewnia bezpieczną pracę w instalacjach trójfazowych z przewodem neutralnym, spełniając rygorystyczne wymogi amerykańskiej normy dla wyłączników nadmiarowo-prądowych.

Zgodność z Normami

Szyna łączączeniowa 5ST3665-2HG jest przeznaczona do pracy z wyłącznikami nadmiarowo-prądowymi zgodnymi z normą UL 489 (napięcie 480Y/277 V). Produkt posiada oznakowanie CE deklarowane przez producenta, co potwierdza zgodność z obowiązującymi dyrektywami europejskimi dotyczącymi bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Szyna grzebieniowa Siemens znajduje zastosowanie wszędzie tam, gdzie wymagana jest szybka, bezpieczna i estetyczna dystrybucja energii do wielu wyłączników w jednym obwodzie trójfazowym. Idealnie sprawdza się w rozdzielnicach głównych i podrozdzielnicach.

• Zasilanie trójfazowych obwodów odbiorczych w budynkach mieszkalnych, komercyjnych i przemysłowych.
• Tworzenie uporządkowanych szyn zbiorczych dla wyłączników nadmiarowo-prądowych serii 5SJ4...-.HG, redukujących ilość połączeń przewodowych.
• Komponent dodatkowy w systemie SENTRON – umożliwia łączenie wyłączników w grupy bez ingerencji w ich konstrukcję.
• Stosowanie w rozdzielnicach wymagających certyfikatów UL – tam, gdzie niezawodność i powtarzalność połączeń jest kluczowa.

Wskazówki Montażowe

Montaż szyny 5ST3665-2HG może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w rozdzielnicy. Szynę należy zamontować bezpośrednio na wyłącznikach zgodnie z instrukcją producenta, zwracając uwagę na właściwe dokręcenie zacisków (moment dokręcania podany w dokumentacji technicznej). Przekrój przewodów zasilających dobierz do prądu znamionowego obwodu. Po instalacji sprawdź poprawność połączeń i izolacji przed ponownym załączeniem napięcia.

FAQ

• Jakie jest napięcie znamionowe szyny 5ST3665-2HG? Napięcie znamionowe wynosi 480Y/277 V AC zgodnie z normą UL 489. Oznacza to, że szyna jest przystosowana do układów trójfazowych z przewodem neutralnym o napięciu fazowym 277 V i międzyfazowym 480 V.
• Czy szyna może być stosowana z wyłącznikami różnicowoprądowymi Siemens? Producent określa kompatybilność z wyłącznikami nadmiarowo-prądowymi 5SJ4...-.HG. W systemie SENTRON szyna może również współpracować z różnicowoprądowymi urządzeniami ochronnymi (RCD), jednak przed montażem zalecamy sprawdzenie karty katalogowej konkretnego modelu wyłącznika.
• Jakie środki bezpieczeństwa zapewnia szyna przed przypadkowym dotykiem? Szyna posiada izolację zgodną z obowiązującymi normami, zapewniającą ochronę podstawową. Przy prawidłowym montażu w zamkniętej rozdzielnicy uzyskuje się typowy stopień ochrony IP20. Podczas pracy pod napięciem dostęp do szyny powinien być wykluczony przez osłony obudowy.
