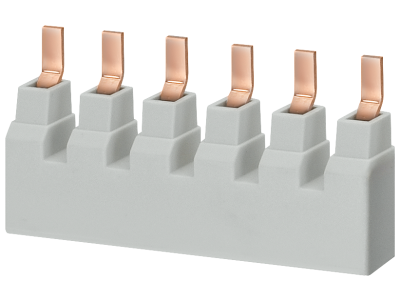

Szyna łączeniowa grzebieniowa 16 mm2, 2-faz., 6x 2-faz., 205 mm | 5ST3664-1HG Siemens

Alternatywny kod produktu: 5ST36641HG

Opis i Kluczowe Cechy

Szyna łączeniowa grzebieniowa Siemens 5ST3664-1HG o przekroju 16 mm² umożliwia bezpieczne i pewne łączenie obwodów w rozdzielnicach. Przeznaczona do współpracy z wyłącznikami nadmiarowo-prądowymi serii 5SJ4...-.HG, zapewnia szybki montaż i niską rezystancję połączeń. Długość 205 mm, konfiguracja 2-fazowa z 6 przyłączami na fazę, gwarantuje elastyczne rozprowadzenie zasilania w instalacjach.

• Przekrój 16 mm²: Niska rezystancja styków i mniejsze straty mocy, co przekłada się na efektywne przewodzenie prądu w obwodach o znacznym obciążeniu.
• 6 przyłączy na fazę (2-fazowa): Możliwość podłączenia do 6 wyłączników na każdą fazę, ułatwia rozbudowę i grupowanie obwodów w rozdzielnicy.

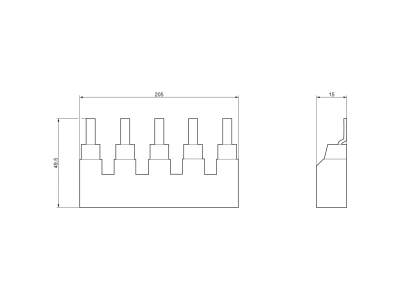

• Długość 205 mm: Precyzyjnie dopasowana do standardowych modułów rozdzielnic, minimalizuje konieczność docinania i przyspiesza instalację.
• Kompatybilność z wyłącznikami 5SJ4...-.HG: Dedykowana seria gwarantuje idealne spasowanie i pewne połączenie bez dodatkowych adapterów.
• Technika grzebieniowa (kołkowa): Umożliwia szybkie i bezkolizyjne łączenie szyny z zaciskami wyłączników, skracając czas montażu i eliminując ryzyko błędów.

Zgodność z Normami

Szyna łączeniowa jest zaprojektowana zgodnie z normą UL 489 (napięcie 480Y/277 V AC). Produkt posiada oznaczenie CE potwierdzające zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Szyna grzebieniowa Siemens 5ST3664-1HG znajduje zastosowanie w rozdzielnicach elektrycznych do dystrybucji zasilania między wyłącznikami nadmiarowo-prądowymi oraz różnicowoprądowymi. Sprawdzi się wszędzie tam, gdzie wymagane jest uporządkowane i bezpieczne łączenie obwodów fazowych.

• Zasilanie grup wyłączników nadmiarowo-prądowych w tablicach rozdzielczych.
• Połączenie wyłączników różnicowoprądowych (RCD) z wyłącznikami nadmiarowo-prądowymi (MCB) w jednej rozdzielnicy.
• Rozprowadzenie faz w instalacjach 2-fazowych (np. w systemach 120/240V z zastosowaniem norm UL).
• Realizacja szybkich i powtarzalnych połączeń w rozdzielnicach przemysłowych i budynkowych.

Wskazówki Montażowe

Montaż szyny łączeniowej oraz podłączanie przewodów może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i zabezpieczyć obwód przed przypadkowym załączeniem. Szynę montuje się na szynie TH35 (DIN). Moment dokręcania śrub zacisków oraz przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną producenta. Należy upewnić się, że szyna jest prawidłowo osadzona w wyłącznikach, aby uniknąć przeskoków łuku i przegrzewania styków.

FAQ

• Czy szyna jest kompatybilna z wyłącznikami innych producentów? Szyna 5ST3664-1HG została zaprojektowana wyłącznie do wyłączników nadmiarowo-prądowych Siemens serii 5SJ4...-.HG. Jej zastosowanie z innymi wyłącznikami może skutkować nieprawidłowym stykiem i stanowić zagrożenie.
• Jaki jest stopień ochrony szyny? Jako element wewnętrznej aparatury rozdzielnic, szyna nie posiada samodzielnego stopnia ochrony. W typowej rozdzielnicy z obudową IP20 lub wyższą, szyna jest chroniona przed dotykiem bezpośrednim.
• Jakie napięcie i prąd może przewodzić szyna? Szyna jest przeznaczona do pracy przy napięciu 480Y/277 V AC zgodnie z UL 489. Prąd obciążenia należy dobierać na podstawie przekroju 16 mm² i warunków chłodzenia – szczegółowe wartości podaje producent w karcie katalogowej.
