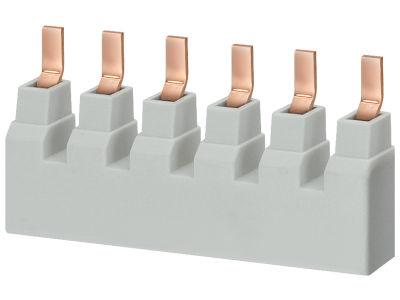

Szyna łączeniowa grzebieniowa 16 mm2, 1-faz., 6x 1-faz., 100 mm | 5ST3663-0HG Siemens

Alternatywny kod produktu: 5ST36630HG

Opis i Kluczowe Cechy

Szyna łączeniowa grzebieniowa Siemens 5ST3663-0HG o przekroju 16 mm² umożliwia szybką i bezpieczną dystrybucję napięcia fazowego w rozdzielnicach wyposażonych w wyłączniki nadmiarowo-prądowe serii 5SJ4...-.HG oraz różnicowoprądowe urządzenia ochronne SENTRON. Przeznaczona do 6 wyłączników jednofazowych o długości 100 mm, redukuje okablowanie i oszczędza miejsce w szafie.

• Przekrój 16 mm²: Niska rezystancja przewodzenia, minimalne straty mocy i bezpieczna praca przy znacznym obciążeniu.
• 6 wyjść jednofazowych: Umożliwia podłączenie do 6 wyłączników 1-fazowych – elastyczna rozbudowa instalacji.
• Napięcie znamionowe 480Y/277 V: Kompatybilność z sieciami trójfazowymi z przewodem neutralnym (zgodnie z UL 489).
• Zgodność z UL 489: Certyfikat bezpieczeństwa potwierdzający niezawodną pracę w warunkach przemysłowych.
• Konstrukcja kołkowa: Szybki montaż bez użycia narzędzi – wystarczy wcisnąć w gniazda aparatów.

Zgodność z Normami

Produkt spełnia wymagania normy UL 489, co gwarantuje bezpieczeństwo i niezawodność w instalacjach elektrycznych. Szyna przeznaczona jest do współpracy z wyłącznikami nadmiarowo-prądowymi 5SJ4...-.HG oraz różnicowoprądowymi urządzeniami ochronnymi Siemens SENTRON.

Zastosowanie

Szyna 5ST3663-0HG dedykowana jest do rozdzielnic wyposażonych w aparaturę modułową Siemens. Umożliwia grupową dystrybucję napięcia fazowego, upraszczając okablowanie i skracając czas instalacji.

• Rozdzielnice w budynkach mieszkalnych – zasilanie obwodów gniazd i oświetlenia.
• Instalacje przemysłowe – grupowe zasilanie odbiorników w szafach sterowniczych.
• Systemy automatyki i sterowania – dystrybucja napięcia do sterowników PLC.
• Rozbudowa istniejących tablic – łatwe dodawanie nowych wyłączników bez przewiercania przewodów.

Wskazówki Montażowe

Montaż szyny łączeniowej powinien być wykonywany przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w rozdzielnicy. Szynę montuje się na szynie TH35 (DIN) – standardowo stosowanej w aparaturze modułowej – poprzez wciśnięcie kołków w odpowiednie gniazda wyłączników. Momenty dokręcania oraz przekrój przewodów przyłączeniowych należy dobierać zgodnie z dokumentacją techniczną producenta i obowiązującymi normami.

FAQ

• Czy szyna 5ST3663-0HG pasuje do wyłączników innych serii niż 5SJ4? Producent przeznacza ją do wyłączników nadmiarowo-prądowych 5SJ4...-.HG oraz różnicowoprądowych urządzeń ochronnych SENTRON. Do innych serii może wymagać sprawdzenia kompatybilności mechanicznej.
• Jaka jest maksymalna liczba wyłączników, które można podłączyć? Szyna posiada 6 wyjść jednofazowych, umożliwiając podłączenie do 6 wyłączników 1-fazowych.
• Czy szyna ma zabezpieczenie przed przypadkowym dotykiem? Tak, standardowo stosowana jest ochrona przed dotknięciem metalowych części przewodzących, co zapewnia bezpieczeństwo podczas montażu i użytkowania.
