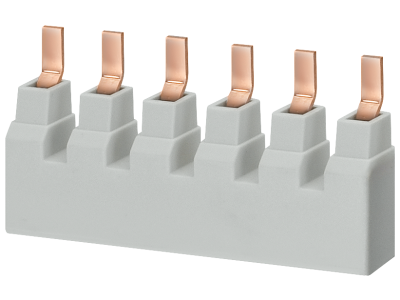

Szyna łączeniowa grzebieniowa 16 mm2, 1-faz., 12x 1-faz., 205 mm | 5ST3663-1HG Siemens

Alternatywny kod produktu: 5ST36631HG

Opis i Kluczowe Cechy

Szyna łączeniowa grzebieniowa Siemens 5ST3663-1HG o przekroju 16 mm² przeznaczona do łączenia wyłączników nadmiarowo-prądowych i różnicowoprądowych w instalacjach 1-fazowych. Umożliwia wykonanie 12 przyłączy na długości 205 mm, co pozwala na efektywną dystrybucję napięcia 480Y/277 V w rozdzielnicach głównych i podrozdzielnicach. Komponent z rodziny SENTRON zapewnia bezpieczne i niezawodne połączenia przy minimalnych stratach mocy.

• Przekrój 16 mm²: niska rezystancja połączeń, mniejsze straty mocy oraz bezpieczeństwo przy znacznym obciążeniu prądowym.
• 12 przyłączy 1-fazowych: możliwość zasilenia do dwunastu wyłączników jednobiegunowych z jednej szyny – oszczędność miejsca w rozdzielnicy.
• Napięcie 480Y/277 V: zgodność z systemami UL oraz standardowymi sieciami 230/400 V (faza-neutralny / faza-faza).
• Długość 205 mm: kompaktowy wymiar pasujący do typowych obudów rozdzielnic, ułatwia prowadzenie przewodów.
• Standardowa ochrona przed dotykiem: izolowane połączenia minimalizują ryzyko przypadkowego kontaktu z elementami pod napięciem.

Zgodność z Normami

Szyna łączeniowa 5ST3663-1HG została zaprojektowana zgodnie z wymaganiami normy UL 489 (bezpieczeństwo wyłączników) oraz spełnia wymogi certyfikacji CE. Producent gwarantuje zgodność z europejskimi standardami instalacyjnymi dzięki zastosowaniu materiałów o podwyższonej odporności termicznej i mechanicznej.

Zastosowanie

Szyna grzebieniowa przeznaczona jest do rozdziału energii elektrycznej w instalacjach niskiego napięcia. Sprawdza się zarówno w budynkach mieszkalnych, jak i obiektach komercyjnych oraz przemysłowych.

• Zasilanie grup wyłączników nadmiarowo-prądowych i różnicowoprądowych w rozdzielnicach głównych i podrozdzielnicach.
• Centralne rozprowadzenie napięcia 230/400 V w szafach sterowniczych automatyki budynkowej (BMS).
• Łączenie wyłączników w aplikacjach przemysłowych, gdzie wymagane jest szybkie i estetyczne okablowanie modułów ochronnych.

Wskazówki Montażowe

Montaż szyny i podłączanie przewodów powinno być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, przy bezwzględnym odłączeniu napięcia. Szynę mocuje się na wyłącznikach zgodnie z instrukcją producenta – konieczne jest użycie przewodów o odpowiednim przekroju (min. 16 mm²) oraz dokręcenie śrub momentem zalecanym w dokumentacji technicznej. Prace prowadzić w stanie beznapięciowym, stosując zasady bezpieczeństwa.

FAQ

• Jaka jest długość szyny 5ST3663-1HG? Szyna ma długość 205 mm, co umożliwia podłączenie do 12 wyłączników 1-biegunowych.
• Czy szyna pasuje do wyłączników innych producentów? Została zaprojektowana dla wyłączników nadmiarowo-prądowych Siemens 5SJ4...-.HG oraz różnicowoprądowych serii SENTRON. W przypadku innych producentów należy sprawdzić geometrię grzebienia i odległości między stykami.
• Czy szyna zapewnia ochronę przed przypadkowym dotykiem? Tak, konstrukcja szyny z izolowanymi wypustami i zakrytymi miejscami połączeń spełnia standardowe wymogi ochrony przed dotykiem bezpośrednim.
