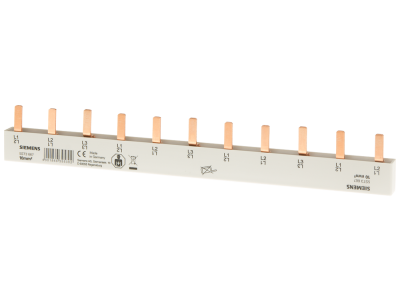

Szyna łączeniowa grzebieniowa 10 mm2, 3-faz., 1 x ((N) + 3faz.) + 8 x 1faz., 192 mm | 5ST3667 Siemens

Alternatywny kod produktu: 5ST3667

Opis i Kluczowe Cechy

Szyna łączeniowa grzebieniowa Siemens 5ST3667 o przekroju 10 mm² przeznaczona jest do szybkiego i bezpiecznego łączenia różnicowoprądowych urządzeń ochronnych (RCCB) oraz wyłączników nadmiarowo-prądowych (MCB) w rozdzielnicach. Konfiguracja 1 x (N + 3 fazy) plus 8 x 1 faza zapewnia elastyczne prowadzenie obwodów, a długość 192 mm ułatwia dopasowanie do standardowych szaf i modułów. Produkt należy do systemu SENTRON i gwarantuje niezawodną pracę instalacji elektrycznej.

• Przekrój 10 mm²: zapewnia odpowiednią obciążalność prądową dla typowych obwodów odbiorczych, minimalizując straty mocy i ryzyko przegrzania połączeń.
• Konfiguracja 3-fazowa + 8 obwodów 1-fazowych: umożliwia jednoczesne podłączenie jednego 4-biegunowego RCCB oraz do ośmiu jednobiegunowych MCB, co oszczędza miejsce w rozdzielnicy.
• Zabezpieczenie przed dotykiem: fabrycznie zastosowana osłona chroni przed przypadkowym kontaktem z częściami pod napięciem podczas montażu i eksploatacji.
• Długość 192 mm: dopasowana do rozstawu wyłączników w standardowych rozdzielnicach, ułatwia prowadzenie szyny bez konieczności docinania.
• Kompatybilność z wyłącznikami Siemens SENTRON: gwarantuje uniwersalność montażu i pewne połączenie zarówno z MCB, jak i RCCB.

Zgodność z Normami

Produkt zaprojektowany i wyprodukowany zgodnie z europejskimi standardami bezpieczeństwa oraz wymaganiami norm DIN. Posiada certyfikat CE, potwierdzający spełnienie obowiązujących dyrektyw Unii Europejskiej.

Zastosowanie

Szyna łączeniowa 5ST3667 sprawdza się w każdym miejscu, gdzie konieczne jest estetyczne i bezpieczne łączenie grup wyłączników w rozdzielnicach. Idealna do:

• tworzenia rozdzielnic głównych i podrozdzielnic w budynkach mieszkalnych i usługowych,
• systemów sterowania oświetleniem i gniazd wtykowych,
• automatyki budynkowej (sterowanie pompami, wentylacją, ogrzewaniem),
• instalacji przemysłowych wymagających modułowego łączenia obwodów.

Wskazówki Montażowe

Montaż szyny łączeniowej może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Szynę montuje się na wyłącznikach (RCCB/MCB) zgodnie z ich rozmieszczeniem na szynie TH35 (DIN). Dokręć śruby momentem podanym w dokumentacji producenta. Przekrój przewodów przyłączanych do wyłączników dobierz do prądu obciążenia zgodnie z normą.

FAQ

• Czy szyna 5ST3667 nadaje się do wyłączników innych producentów? Szyna została zaprojektowana dla wyłączników nadmiarowo-prądowych i różnicowoprądowych Siemens serii SENTRON. Zalecamy stosowanie w zestawie z tymi samymi urządzeniami, aby zapewnić właściwe bezpieczeństwo i kompatybilność.
• Jaki jest przekrój szyny i czy wytrzyma duże obciążenia? Przekrój wynosi 10 mm², co jest typowym standardem dla szyn grzebieniowych w instalacjach modułowych. Dla konkretnych wartości prądu znamionowego należy odczytać dane z karty katalogowej wyłącznika – szyna nie jest elementem ograniczającym.
• Czy szyna wymaga dodatkowej izolacji? Nie, fabryczne zabezpieczenie przed dotykiem chroni użytkownika podczas normalnej pracy. Nie należy usuwać osłon. Montaż w rozdzielnicy zapewnia dodatkową ochronę mechaniczną.
