Szyna łączeniowa grzebieniowa 10mm2, 4-faz., 1x(3-faz.+N) + 6x(1-faz.+N) 292 mm z możliwością cięcia | 5ST3770-4 Siemens

Alternatywny kod produktu: 5ST37704

Opis i Kluczowe Cechy

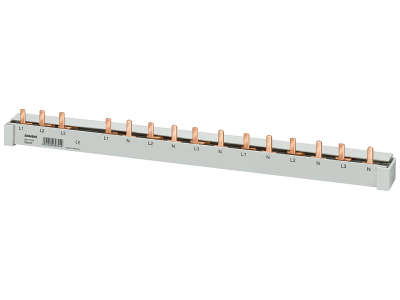

Szyna łączeniowa grzebieniowa Siemens 5ST3770-4 o przekroju 10 mm² i długości 292 mm przeznaczona jest do elastycznego rozdziału faz w rozdzielnicach modułowych. Konstrukcja 4-fazowa (3 fazy + N) z dodatkowymi sześcioma obwodami 1-fazowymi + N umożliwia zasilanie zarówno odbiorników trójfazowych, jak i jednofazowych z jednej szyny. Możliwość cięcia na wymagane długości oraz fabrycznie zamontowane nasadki krańcowe zapewniają bezpieczeństwo i łatwość dopasowania do konkretnej konfiguracji wyłączników nadmiarowo-prądowych i różnicowoprądowych serii SENTRON.

• Przekrój 10 mm²: Zapewnia niską rezystancję i minimalne straty mocy, co przekłada się na mniejsze nagrzewanie i wyższą niezawodność w obwodach o znacznym obciążeniu.
• 4-fazowa + 6×(1-faz. + N): Umożliwia elastyczne rozprowadzenie zasilania – jedna szyna obsługuje zarówno obwody trójfazowe, jak i sześć niezależnych obwodów jednofazowych z neutralnym.
• Możliwość cięcia: Szynę można przyciąć na dowolną długość, co pozwala precyzyjnie dopasować ją do liczby modułów w rozdzielnicy bez konieczności stosowania dodatkowych łączników.
• Zabezpieczenie przed dotykiem (osłony krańcowe): Fabrycznie zamontowane nasadki końcowe chronią przed przypadkowym kontaktem z elementami pod napięciem, zwiększając bezpieczeństwo podczas montażu i eksploatacji.
• Kompatybilność z wyłącznikami SENTRON: Szyna została zaprojektowana do współpracy z wyłącznikami nadmiarowo-prądowymi i różnicowoprądowymi Siemensa, co gwarantuje pewne połączenie i łatwą integrację w systemie.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Zastosowane materiały i konstrukcja zapewniają bezpieczeństwo użytkowania zgodne z wytycznymi dla aparatury modułowej w instalacjach niskiego napięcia.

Zastosowanie

Szyna łączeniowa 5ST3770-4 znajduje zastosowanie wszędzie tam, gdzie potrzebna jest pewna i elastyczna dystrybucja zasilania w rozdzielnicach modułowych.

• Zasilanie grup wyłączników nadmiarowo-prądowych i różnicowoprądowych w rozdzielnicach głównych i podrozdzielnicach.
• Tworzenie obwodów trójfazowych z oddzielnym przewodem neutralnym oraz kilku niezależnych obwodów jednofazowych z tego samego źródła zasilania.
• Sterowanie odbiornikami w automatyce budynkowej – np. zasilanie styczników, przekaźników i modułów sterujących.
• Modernizacja i rozbudowa istniejących instalacji – szynę można łatwo przyciąć i dopasować do zmienionej konfiguracji rozdzielnicy.

Wskazówki Montażowe

Montaż szyny łączeniowej może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po wcześniejszym odłączeniu napięcia i zabezpieczeniu obwodu przed przypadkowym załączeniem. Szynę należy mocować na szynie DIN TH35. Przed cięciem upewnij się, że narzędzia nie uszkodzą izolacji. Dokręcaj połączenia zgodnie z dokumentacją techniczną producenta. Przekrój przewodów przyłączanych do szyny dobierz do prądu znamionowego zabezpieczeń.

FAQ

• Czy szynę można skrócić do dowolnej długości? Tak, szyna 5ST3770-4 została zaprojektowana z możliwością cięcia. Należy użyć odpowiednich narzędzi (np. obcinaków do szyn) i po skróceniu założyć dostarczone osłony krańcowe na odcięte końce, aby zachować ochronę przed dotykiem.
• Jakie nasadki krańcowe są dołączone? W komplecie znajdują się fabrycznie zamontowane nasadki krańcowe zabezpieczające przed przypadkowym dotknięciem. Jeśli szyna zostanie przycięta, niewykorzystane nasadki można przesunąć lub zamówić osobno.
• Czy szyna pasuje do wyłączników innych producentów? Szyna została zaprojektowana specjalnie do wyłączników nadmiarowo-prądowych i różnicowoprądowych serii SENTRON firmy Siemens. Stosowanie z innymi urządzeniami może wymagać sprawdzenia kompatybilności mechanicznej i elektrycznej – zalecamy montaż wyłącznie zgodnie z przeznaczeniem producenta.
