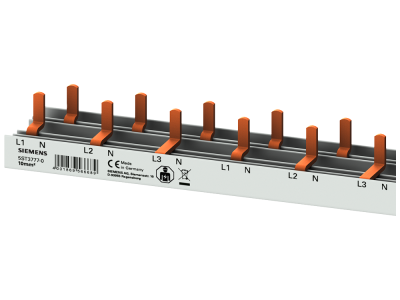

Szyna łączeniowa grzebieniowa 10 mm2, 4-faz., 40x (1-faz.+N+AUX), 1055 mm, z możliwością cięcia | 5ST3777-0 Siemens

Alternatywny kod produktu: 5ST37770

Opis i Kluczowe Cechy

Szyna łączeniowa grzebieniowa 10 mm² (symbol 5ST3777-0) o długości 1055 mm to kompaktowe rozwiązanie przeznaczone do rozdzielnic elektrycznych. Charakteryzuje się 4-fazowym układem (1-faz. + N + AUX) i możliwością cięcia na wymiar. Przyłącze o przekroju 10 mm² zapewnia odpowiednią obciążalność prądową, a zabezpieczenie przed dotknięciem zwiększa bezpieczeństwo montażu.

• Przyłącze 10 mm²: Gwarantuje wysoką obciążalność prądową, odpowiednią do zasilania obwodów jednofazowych i trójfazowych w rozdzielnicach.
• 4-fazowy układ (1-faz. + N + AUX): Umożliwia elastyczne podłączenie przewodów fazowych, neutralnego i pomocniczych w jednym module, oszczędzając miejsce w szafie.
• Długość 1055 mm z możliwością cięcia: Pozwala na dostosowanie do indywidualnych wymiarów rozdzielnicy, eliminując konieczność skomplikowanych cięć na etapie montażu.
• Zabezpieczenie przed dotknięciem: Chroni przed przypadkowym kontaktem z częściami pod napięciem, zwiększając bezpieczeństwo instalacji.
• Uniwersalność montażowa: Kompatybilna z szeroką gamą aparatury modułowej, co ułatwia integrację w istniejących i nowych instalacjach.

Zgodność z Normami

Szyna spełnia wymagania norm europejskich dotyczących instalacji elektrycznych, w tym normy PN-EN 60439-1 i PN-EN 61439-1. Posiada oznaczenie CE, potwierdzające zgodność z dyrektywami UE w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Szyna łączeniowa grzebieniowa 10 mm² znajduje zastosowanie w rozdzielnicach elektrycznych, szafach sterowniczych i tablicach rozdzielczych, gdzie wymagane jest pewne i bezpieczne połączenie przewodów fazowych, neutralnego oraz pomocniczych.

• Podłączenie obwodów jednofazowych i trójfazowych w rozdzielnicach domowych i przemysłowych.
• Współpraca z wyłącznikami nadmiarowo-prądowymi i urządzeniami ochronnymi różnicowoprądowymi.
• Stosowanie w systemach zasilania awaryjnego i układach automatyki budynkowej.
• Montaż w obudowach aparatury modułowej o standardowych wymiarach 1 DU (1 jednostka modułowa).

Wskazówki Montażowe

Montaż szyny powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie od instalacji. Szynę należy przyciąć do wymaganego wymiaru, zachowując równoległość krawędzi, a następnie zamocować w rozdzielnicy przy użyciu standardowych uchwytów montażowych. Przewody należy podłączać zgodnie z oznaczeniami na szynie, zwracając uwagę na odpowiedni moment dokręcania zacisków. Po montażu zaleca się przeprowadzenie testów izolacji i ciągłości obwodu.

FAQ

• Czy szyna jest kompatybilna z innymi urządzeniami modułowymi? Tak – szyna łączeniowa 10 mm² o długości 1055 mm została zaprojektowana do współpracy z aparaturą modułową o standardowej szerokości 1 DU, co zapewnia uniwersalność montażu.
• Jakie jest maksymalne obciążenie prądowe szyny? Przekrój 10 mm² umożliwia bezpieczne obciążenie prądowe do 63 A (zależnie od warunków chłodzenia i norm instalacyjnych). Dokładną wartość należy sprawdzić w dokumentacji technicznej.
• Czy szyna wymaga dodatkowych akcesoriów montażowych? Do montażu szyny wystarczają standardowe uchwyty montażowe dostępne w rozdzielnicach. Cięcie szyny odbywa się przy użyciu typowych narzędzi do metalu (np. piłki do metalu lub nożyc).
