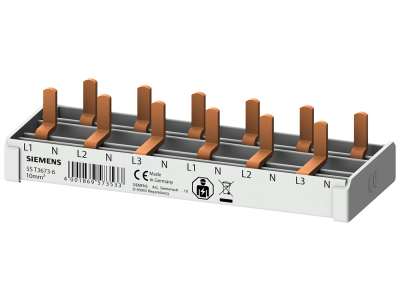

Szyna łączeniowa grzebieniowa 10 mm2, 4-faz., 6x (1-faz.+N), 113 mm | 5ST3673-6 Siemens

Alternatywny kod produktu: 5ST36736

Opis i Kluczowe Cechy

Szyna łączeniowa grzebieniowa 10 mm² (symbol 5ST3673-6) to kompaktowe rozwiązanie do szybkiego i bezpiecznego łączenia obwodów w instalacjach elektrycznych. Zaprojektowana w standardzie 4-fazowym z 6 punktami przyłączeniowymi (1-faz.+N) o stałej długości 113 mm. Izolowana konstrukcja zabezpiecza przed przypadkowym dotykiem, co zwiększa bezpieczeństwo podczas montażu i eksploatacji.

• Przekrój 10 mm²: Zapewnia niskie straty mocy i wysoką wytrzymałość mechaniczną przy dużych obciążeniach prądowych.
• 4-fazowa konstrukcja z 6 punktami przyłączeniowymi (1-faz.+N): Umożliwia jednoczesne zasilanie 6 obwodów lub grup odbiorników z zachowaniem schematu 1-fazowego z neutralnym.
• Stała długość 113 mm (6 DU): Kompaktowe wymiary ułatwiają montaż w rozdzielnicach o ograniczonej przestrzeni, bez konieczności przycinania.
• Zabezpieczenie przed dotykiem: Izolowana konstrukcja minimalizuje ryzyko porażenia prądem podczas prac przy rozłączonej instalacji.
• Trwała konstrukcja: Wykonana z miedzi o wysokiej przewodności elektrycznej, zapewniająca długotrwałą niezawodność połączeń.

Zgodność z Normami

Szyna łączeniowa spełnia wymagania norm europejskich dotyczących bezpieczeństwa elektrycznego i jest zgodna z dyrektywami Unii Europejskiej. Posiada oznaczenie CE, co potwierdza zgodność z obowiązującymi standardami jakości i bezpieczeństwa.

Zastosowanie

Szyna grzebieniowa 10 mm² przeznaczona jest do profesjonalnych instalacji elektrycznych, szczególnie w rozdzielnicach, szafach sterowniczych i tablicach rozdzielczych.

• Szybkie i bezbłędne łączenie obwodów 1-fazowych z neutralnym w rozdzielnicach kompaktowych.
• Stosowanie w instalacjach mieszkaniowych, biurowych i przemysłowych – gdzie wymagana jest wysoka gęstość połączeń.
• Montaż w aparaturze modułowej o ograniczonej przestrzeni montażowej.
• Wykorzystanie w systemach zasilania, gdzie konieczne jest równomierne rozłożenie obciążeń między fazami.

Wskazówki Montażowe

Montaż szyny powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w obwodzie. Szyna mocowana jest do szyny nośnej TH 35 mm (DIN) za pomocą standardowych zatrzasków. Przed montażem należy upewnić się, że układ fazowy i neutralny jest zgodny z dokumentacją projektową. Połączenia należy dokręcać z zalecanym momentem siły (sprawdzić w dokumentacji producenta aparatury). Po montażu przeprowadzić pomiary rezystancji izolacji i ciągłości obwodu.

FAQ

• Czy szyna jest kompatybilna z aparaturą modułową? Tak, szyna zaprojektowana jest do montażu na standardowej szynie nośnej TH 35 mm (DIN), co umożliwia jej stosowanie z większością aparatów modułowych dostępnych na rynku.
• Jaki jest maksymalny prąd pracy szyny? Maksymalny prąd nie został określony w dostępnych danych. Zaleca się dobór szyny zgodnie z maksymalnym obciążeniem projektowanej instalacji oraz wymaganiami aparatury przyłączanej.
• Czy szyna wymaga przycinania do odpowiedniej długości? Nie – szyna posiada stałą długość 113 mm (6 DU), co eliminuje konieczność obróbki i ułatwia montaż w standardowych rozdzielnicach.
