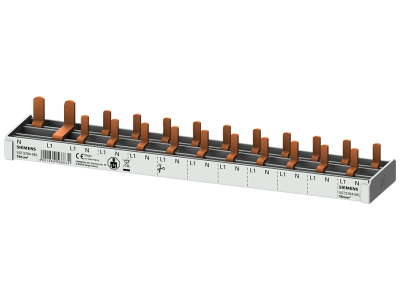

Szyna łączeniowa grzebieniowa 10mm2, 2-faz., 1x(N+1-faz.) + 10x(1-faz.+N) 215mm z możliwością cięcia | 5ST3784-0KL Siemens

Alternatywny kod produktu: 5ST37840KL

Opis i Kluczowe Cechy

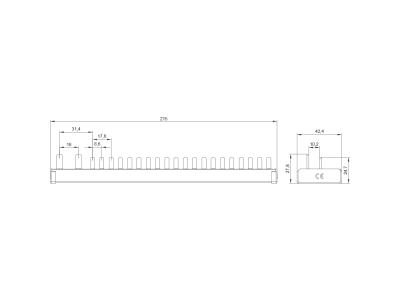

Szyna łączeniowa grzebieniowa 10mm² (symbol 5ST3784-0KL) o długości 215 mm to kompaktowe rozwiązanie przeznaczone do rozbudowy i modyfikacji instalacji elektrycznych. Umożliwia szybkie i bezpieczne połączenie aparatury modułowej w rozdzielnicach. Przyłącze 1-faz./N z rozróżnieniem biegunów (N z lewej strony) oraz 1x(N+1-faz.) + 10x(1-faz.+N) zapewnia elastyczność montażu. Konstrukcja z możliwością cięcia pozwala na dostosowanie długości do indywidualnych potrzeb instalacji.

• Przyłącze 1-faz./N z rozróżnieniem biegunów: Ułatwia poprawny montaż i identyfikację przewodów neutralnych, minimalizując ryzyko błędów instalacyjnych.
• 1x(N+1-faz.) + 10x(1-faz.+N): Uniwersalna konfiguracja pozwala na podłączenie zarówno obwodów różnicowoprądowych, jak i standardowych obwodów 1-fazowych.
• Długość 215 mm z możliwością cięcia: Dostosowanie do różnych rozmiarów rozdzielnic – oszczędność czasu i materiałów poprzez precyzyjne przycinanie.
• Zabezpieczenie przed dotknięciem: Standardowa ochrona przed przypadkowym kontaktem z napięciem, zwiększająca bezpieczeństwo instalacji.
• Uniwersalność montażowa: Kompatybilność z aparaturą modułową różnych producentów, dzięki standardowym wymiarom 1 DU (1 jednostka modułowa).

Zgodność z Normami

Szyna łączeniowa spełnia wymogi norm europejskich dotyczących aparatury modułowej oraz instalacji elektrycznych. Została zaprojektowana zgodnie z dyrektywami UE i posiada oznakowanie CE, gwarantujące bezpieczeństwo i niezawodność w standardowych aplikacjach.

Zastosowanie

Szyna grzebieniowa 10mm² 2-fazowa znajduje zastosowanie w nowoczesnych instalacjach elektrycznych, umożliwiając szybkie i efektywne łączenie aparatury modułowej.

• Rozbudowa i modyfikacja rozdzielnic elektrycznych w budynkach mieszkalnych, biurowych i przemysłowych.
• Montaż dodatkowych obwodów 1-fazowych i różnicowoprądowych w istniejących instalacjach.
• Szybkie tworzenie połączeń głównych w nowych instalacjach, skracając czas montażu.
• Stosowanie jako element dodatkowy do wyłączników różnicowoprądowych i nadmiarowoprądowych w systemach SENTRON.

Wskazówki Montażowe

Montaż szyny powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Szynę należy zamocować w szynach nośnych TH 35 zgodnych z normą DIN EN 60715. Połączenia należy wykonywać przy użyciu przewodów o odpowiednim przekroju (10mm²) i dokręcać zgodnie z wymaganym momentem obrotowym. Możliwość cięcia pozwala na precyzyjne dostosowanie długości – zaleca się stosowanie odpowiednich narzędzi do cięcia, aby uniknąć zanieczyszczeń metalowych w instalacji.

FAQ

• Czy szyna jest kompatybilna z aparaturą innych producentów? Tak – szyna o standardowej szerokości 1 DU (18 mm) jest kompatybilna z większością aparatów modułowych dostępnych na rynku, dostosowanych do szyn TH 35.
• Jakie przewody można podłączyć do szyny? Szyna 10mm² umożliwia podłączenie przewodów o przekroju do 10 mm². Zaleca się stosowanie przewodów miedzianych, giętkich lub sztywnych, odpowiednio przygotowanych (zerowanie, lutowanie lub zaciskanie).
• Czy szyna wymaga specjalnych narzędzi do montażu? Do montażu wystarczą standardowe narzędzia elektryczne: wkrętarka, szczypce do przewodów i klucz dynamometryczny do dokręcania połączeń. Do cięcia szyny zaleca się użycie specjalnych obcinarek do szyn grzebieniowych lub piły do metalu.
