Szyna łączeniowa grzebieniowa 10 mm2, 2-faz., 40x (1-faz.+N+AUX), 1055 mm, z możliwością cięcia | 5ST3778-0 Siemens

Alternatywny kod produktu: 5ST37780

Opis i Kluczowe Cechy

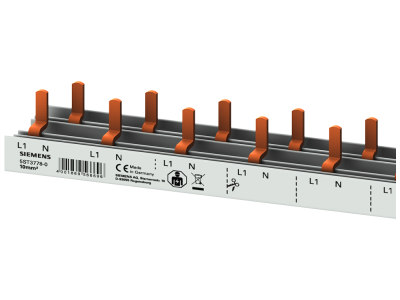

Szyna łączeniowa grzebieniowa 10 mm² (symbol 5ST3778-0) o długości 1055 mm to komponent przeznaczony do budowy kompaktowych układów zasilających. Przeznaczona do współpracy z urządzeniami kompaktowymi o szerokości 1 DU (łącznik pomocniczy 0,5 DU), zabezpieczona przed przypadkowym dotykiem. Możliwość cięcia szyny wg potrzeb zapewnia elastyczność projektowania instalacji.

• Przekrój 10 mm²: Zapewnia niską rezystancję i minimalne straty mocy, co przekłada się na efektywną pracę układu zasilającego.
• Długość 1055 mm: Wystarczająca do budowy średnich rozdzielnic – pozwala na realizację kilku obwodów zasilających w jednym module.
• 2-faz. + N + AUX (40 biegunów): Umożliwia podłączenie szerokiej gamy urządzeń ochronnych i modułów pomocniczych w jednej szynie.
• Zabezpieczenie przed dotykiem: Chroni instalatora podczas montażu i serwisu, redukując ryzyko porażenia prądem.
• Możliwość cięcia: Dopasowanie długości do indywidualnych potrzeb instalacji – oszczędność materiału i elastyczność projektowa.

Zgodność z Normami

Szyna łączeniowa spełnia wymagania dyrektyw unijnych i posiada oznaczenie CE. Zaprojektowana zgodnie z normami dotyczącymi bezpieczeństwa instalacji elektrycznych oraz kompatybilności elektromagnetycznej. Przeznaczona do stosowania z urządzeniami zgodnymi z normami VDE i IEC.

Zastosowanie

Szyna grzebieniowa znajduje zastosowanie w rozdzielnicach elektrycznych, szafach sterowniczych i systemach zasilających, gdzie wymagane jest zorganizowane doprowadzenie zasilania do wielu modułów.

• Budowa kompaktowych układów zasilających w budynkach mieszkalnych i przemysłowych.
• Montaż w rozdzielnicach domowych i przemysłowych – współpraca z wyłącznikami nadmiarowo-prądowymi i różnicowoprądowymi.
• Realizacja wielofunkcyjnych obwodów zasilających z wykorzystaniem modułów pomocniczych.
• Instalacje wymagające elastycznego rozdziału zasilania między różne urządzenia.

Wskazówki Montażowe

Montaż szyny powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w obwodzie. Szynę mocować na standardowej szynie TH35 (35 mm) za pomocą zatrzasków. Podczas cięcia szyny należy używać odpowiednich narzędzi, zachowując ostrożność, aby nie uszkodzić styków. Po montażu sprawdzić prawidłowość połączeń i zabezpieczeń przed dotykiem.

FAQ

• Czy szyna jest kompatybilna z innymi systemami niż Siemens? Tak – szyna grzebieniowa o szerokości 10 mm² i standardowym podziale biegunów jest kompatybilna z większością urządzeń kompaktowych dostępnych na rynku.
• Jaki jest maksymalny prąd obciążenia szyny? Maksymalny prąd nie został określony w danych produktu – sprawdź dokumentację techniczną urządzeń, z którymi szyna współpracuje.
• Czy szyna może być stosowana w instalacjach zewnętrznych? Nie – szyna nie posiada odpowiedniej ochrony IP do stosowania na zewnątrz. Przeznaczona wyłącznie do suchych pomieszczeń wewnętrznych.
