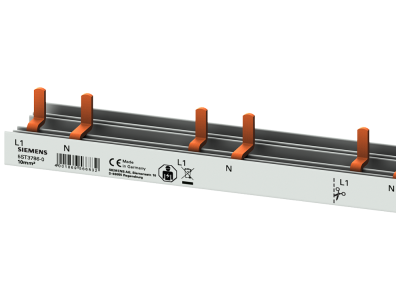

Szyna łączeniowa grzebieniowa 10 mm2, 2-faz., 16x (1-faz.+N), 956 mm, z możliwością cięcia | 5ST3786-0 Siemens

Alternatywny kod produktu: 5ST37860

Opis i Kluczowe Cechy

Szyna łączeniowa grzebieniowa 10 mm² (symbol 5ST3786-0) o długości 956 mm to kompaktowe rozwiązanie do równoczesnego zasilania 16 obwodów 1-fazowych plus neutralny (N). Przeznaczona do montażu w rozdzielnicach elektrycznych, zapewnia szybkie i pewne połączenia z wyłącznikami nadmiarowoprądowymi oraz urządzeniami ochronnymi. Możliwość cięcia szyny pozwala na indywidualne dostosowanie długości do potrzeb instalacji.

• Przekrój 10 mm²: Zapewnia niską rezystancję połączeń i wysoką obciążalność prądową, niezawodną pracę nawet przy dużych obciążeniach.
• Konstrukcja 2-fazowa z 16 wyjściami (1-faz. + N): Umożliwia zasilanie 16 obwodów z jednoczesnym prowadzeniem przewodu neutralnego, redukując ilość przewodów w rozdzielnicy.
• Długość 956 mm z możliwością cięcia: Elastyczność montażowa – dopasowanie do wymiarów szafy rozdzielczej bez konieczności stosowania wielu krótkich odcinków.
• Zabezpieczenie przed dotykiem: Standardowa ochrona przed przypadkowym kontaktem z częściami pod napięciem podczas montażu i eksploatacji.
• Uniwersalność zastosowania: Kompatybilna z szeroką gamą wyłączników nadmiarowoprądowych i urządzeń ochronnych, w tym z serii AFDD i RCBO.

Zgodność z Normami

Szyna spełnia wymagania norm europejskich dotyczących bezpieczeństwa instalacji elektrycznych, w tym PN-EN 61439-1 i PN-HD 60364-5-52. Produkt posiada deklarację zgodności CE, potwierdzającą zgodność z dyrektywami Unii Europejskiej.

Zastosowanie

Szyna grzebieniowa 10 mm² znajduje zastosowanie w nowoczesnych instalacjach elektrycznych, gdzie wymagana jest zwarta, niezawodna i bezpieczna dystrybucja zasilania do wielu obwodów.

• Montaż w rozdzielnicach domowych i przemysłowych – organizacja zasilania dla wyłączników nadmiarowoprądowych i urządzeń ochronnych (np. AFDD, RCBO).
• Instalacje wielofazowe – zasilanie 16 obwodów 1-fazowych z jednoczesnym prowadzeniem przewodu neutralnego (N).
• Modernizacja istniejących instalacji – wymiana starszych rozwiązań na szyny grzebieniowe dla zwiększenia niezawodności i ułatwienia późniejszych modyfikacji.
• Projekty wymagające elastyczności – możliwość cięcia szyny na wymiar pozwala na precyzyjne dostosowanie do konkretnej rozdzielnicy.

Wskazówki Montażowe

Montaż szyny powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obwodzie. Szynę należy przykręcić do szyny montażowej w rozdzielnicy, a następnie połączyć z wyłącznikami nadmiarowoprądowymi i urządzeniami ochronnymi, stosując odpowiednie złączki. Podczas cięcia szyny używać narzędzi dedykowanych do metalu, zachować ostrożność aby nie uszkodzić izolacji. Po montażu sprawdzić poprawność połączeń i dokręcenie śrub.

FAQ

• Czy szyna jest kompatybilna ze wszystkimi wyłącznikami nadmiarowoprądowymi? Szyna o przekroju 10 mm² jest standardowym rozwiązaniem kompatybilnym z większością wyłączników modułowych, w tym z serii AFDD, RCBO i klasycznych wyłączników instalacyjnych. Dokładna lista kompatybilnych urządzeń znajduje się w dokumentacji producenta.
• Jakie jest maksymalne obciążenie prądowe szyny? Dokładna wartość obciążalności prądowej nie została podana w danych produktu. Zaleca się stosowanie się do zaleceń producenta wyłączników oraz norm instalacyjnych (np. PN-HD 60364-5-52).
• Czy szyna może być montowana poziomo i pionowo? Tak – konstrukcja szyny grzebieniowej umożliwia montaż w dowolnej orientacji, co ułatwia organizację rozdzielnicy.
