Szyna łączeniowa grzebieniowa 16 mm2, 4-faz., 14x (3-faz.+N), 1016 mm, z możliwością cięcia | 5ST3716 Siemens

Alternatywny kod produktu: 5ST3716

Opis i Kluczowe Cechy

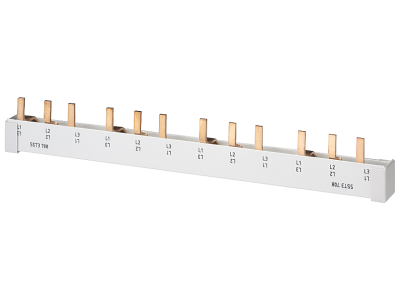

Szyna łączeniowa grzebieniowa Siemens 5ST3716 o przekroju 16 mm² przeznaczona do szybkiego i bezpiecznego łączenia biegunów wyłączników nadmiarowo-prądowych i różnicowoprądowych serii SENTRON. Długość 1016 mm umożliwia dopasowanie do rozdzielnicy poprzez przycięcie na wymiar. Konstrukcja 4-fazowa (3 fazy + N) obsługuje standardowe instalacje trójfazowe z przewodem neutralnym. Ochrona przed przypadkowym dotknięciem zwiększa bezpieczeństwo podczas montażu i eksploatacji.

• Przekrój 16 mm²: niska rezystancja połączeń ogranicza straty mocy i minimalizuje nagrzewanie się styków w obwodach o dużym obciążeniu.
• 4-fazowa (3L+N): dedykowana do zasilania trójfazowego z wyprowadzonym przewodem neutralnym – jeden produkt pokrywa potrzeby całej rozdzielnicy.
• Długość 1016 mm z możliwością cięcia: elastyczne dopasowanie do dowolnej konfiguracji szafy sterowniczej lub rozdzielnicy, bez konieczności stosowania łączników pośrednich.
• Kompatybilność z wyłącznikami SENTRON: gwarantowane bezpieczeństwo i niezawodność dzięki optymalnie dopasowanym końcówkom oraz systemowi ochrony przed dotykiem.
• Zintegrowana osłona ochronna: zabezpiecza przed przypadkowym kontaktem z elementami pod napięciem, co podnosi poziom bezpieczeństwa podczas prac serwisowych.

Zgodność z Normami

Szyna łączeniowa Siemens 5ST3716 została zaprojektowana zgodnie z europejskimi standardami bezpieczeństwa dla akcesoriów instalacyjnych. Posiada certyfikat CE i spełnia wymogi dyrektyw niskonapięciowej oraz kompatybilności elektromagnetycznej. Konkretne numery norm dostępne w dokumentacji technicznej producenta.

Zastosowanie

Szyna grzebieniowa przeznaczona jest do rozdziału zasilania w rozdzielnicach budynkowych i przemysłowych. Umożliwia szybkie i estetyczne łączenie biegunów wyłączników bez konieczności stosowania mostków przewodowych.

• Łączenie biegunów wyłączników nadmiarowo-prądowych (MCB) i różnicowoprądowych (RCD) serii Siemens SENTRON w układach 3-fazowych z N.
• Dystrybucja zasilania w rozdzielnicach mieszkaniowych, biurowych i przemysłowych o napięciu do 400 V AC.
• Zasilanie grup odbiorów trójfazowych – maszyn, silników, agregatów – gdzie wymagane jest jednoczesne podłączenie L1, L2, L3 i N.
• Modernizacja istniejących rozdzielnic – przycięcie szyny na wymiar pozwala na optymalne dopasowanie do każdej konfiguracji aparatów.

Wskazówki Montażowe

Montaż i wszelkie prace przy rozdzielnicy mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed przystąpieniem do prac bezwzględnie odłącz napięcie i zabezpiecz przed przypadkowym załączeniem. Szynę montuje się na szynie nośnej TH35 (DIN) w standardowej rozdzielnicy. Długość szyny należy przyciąć odpowiednim narzędziem (np. nożycami do szyn zbiorczych) zgodnie z wymaganą liczbą biegunów. Przekrój przewodów przyłączanych do szyny musi być dobrany do prądu znamionowego zabezpieczeń w obwodzie. Momenty dokręcania śrub połączeniowych należy stosować zgodnie z dokumentacją techniczną wyłączników SENTRON.

FAQ

• Czy szynę można ciąć na dowolny wymiar? Tak, szyna ma długość 1016 mm i jest przystosowana do cięcia – wystarczy użyć odpowiednich narzędzi (np. nożyc do szyn zbiorczych). Należy zachować ostrożność, aby nie uszkodzić izolacji.
• Do jakich wyłączników Siemens pasuje ta szyna? Szyna 5ST3716 dedykowana jest do wyłączników nadmiarowo-prądowych i różnicowoprądowych serii SENTRON. Przed montażem warto sprawdzić zgodność mechaniczna w dokumentacji technicznej konkretnego modelu.
• Czy szyna ma ochronę przed przypadkowym dotknięciem? Tak, konstrukcja szyny (osłony na odsłonięte części) spełnia standardowe wymogi IPXXB (ochrona przed dotknięciem palcem) w warunkach montażu w rozdzielnicy. Pełną ochronę zapewnia zastosowanie osłon krańcowych (dostępnych osobno).
