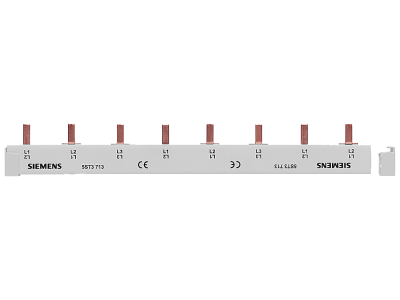

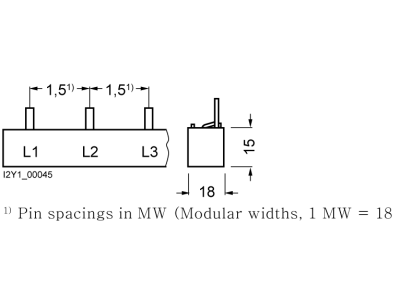

Szyna łączeniowa grzebieniowa 16 mm2, 3-faz., 8x (1-faz.+AUX), 214 mm, z możliwością cięcia | 5ST3713 Siemens

Alternatywny kod produktu: 5ST3713

Opis i Kluczowe Cechy

Szyna łączeniowa grzebieniowa Siemens 5ST3713 to rozwiązanie do szybkiego i bezpiecznego łączenia aparatury modułowej w rozdzielnicach. Symbol 5ST3713 oznacza model o przekroju 16 mm², przystosowany do pracy w układach 3-fazowych z jedną fazą pomocniczą (AUX). Długość 214 mm oraz możliwość cięcia pozwalają na idealne dopasowanie do potrzeb instalacji – szynę można skrócić tak, aby obsługiwała od 1 do 8 modułów (1-faz.+AUX). Dzięki zabezpieczeniu przed dotykiem (palce bezpieczeństwa) oraz dołączonym nasadkom krańcowym montaż jest bezpieczniejszy i szybszy.

• Przekrój 16 mm²: niska rezystancja połączeń i zdolność przenoszenia dużych obciążeń prądowych z zachowaniem bezpieczeństwa termicznego.
• System 3-fazowy + AUX: umożliwia rozdział trzech faz oraz jednego bieguna pomocniczego (np. N) w jednej szynie – oszczędność miejsca i czasu przy montażu.
• Możliwość cięcia na wymiar: elastyczne dostosowanie do liczby modułów (1–8) bez zbędnych odpadów – idealne do indywidualnych konfiguracji rozdzielnic.
• Zabezpieczenie przed dotykiem (palce bezpieczeństwa): każdy punkt przyłączeniowy jest osłonięty, co minimalizuje ryzyko przypadkowego zwarcia podczas montażu i eksploatacji.
• Zestaw z nasadkami krańcowymi: gotowy do natychmiastowego użycia – nasadki zapewniają izolację końcówek szyny po przycięciu, zwiększając bezpieczeństwo.

Zgodność z Normami

Szyna łączeniowa Siemens 5ST3713 została zaprojektowana i wyprodukowana zgodnie z obowiązującymi europejskimi normami dla osprzętu łączeniowego w instalacjach niskiego napięcia. Posiada certyfikację CE i spełnia wymagania dyrektyw Unii Europejskiej dotyczących bezpieczeństwa oraz kompatybilności elektromagnetycznej (EMC). Dzięki zastosowaniu w systemie SENTRON produkt gwarantuje niezawodność i zgodność z wymaganiami stawianymi akcesoriom do wyłączników nadmiarowo‑prądowych oraz różnicowoprądowych.

Zastosowanie

Szyna grzebieniowa 5ST3713 przeznaczona jest do montażu w rozdzielnicach budynkowych i przemysłowych. Umożliwia szybkie i uporządkowane doprowadzenie napięcia do grupy aparatów modułowych.

• Łączenie wyłączników nadmiarowo‑prądowych (MCB) w rozdzielnicach głównych i podrozdzielnicach – zasilanie 3-fazowe wraz z przewodem neutralnym.
• Zasilanie wyłączników różnicowoprądowych (RCCB) w układach 3-fazowych z dodatkowym biegunem pomocniczym (np. N).
• Tworzenie magistrali zasilającej dla styczników modułowych, przycisków i przełączników – redukcja okablowania w szafach sterowniczych.
• Modernizacja i rozbudowa istniejących rozdzielnic – możliwość przycięcia szyny do dowolnej liczby modułów bez konieczności wymiany całego grzebienia.

Wskazówki Montażowe

Montaż szyny łączeniowej może być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w rozdzielnicy. Szynę należy zamocować na szynie TH35 (DIN) zgodnie z instrukcją producenta – wypustki grzebienia wkłada się w odpowiednie otwory w aparatach. Przed instalacją należy sprawdzić kompatybilność mechaniczną z danym modelem wyłącznika lub stycznika. Dozwolone jest przycinanie szyny na wymiar przy użyciu narzędzia do cięcia grzebieni (np. przecinak lub piłka do metalu) – po przycięciu koniec należy zabezpieczyć dołączoną nasadką krańcową. Momenty dokręcania śrub przyłączeniowych oraz przekroje przewodów należy dobierać zgodnie z dokumentacją techniczną producenta dla danych aparatów.

FAQ

• Czy szynę można ciąć na dowolną długość? Tak, szyna 5ST3713 o długości 214 mm jest przystosowana do indywidualnego przycięcia. Po cięciu należy koniecznie założyć nasadkę krańcową z zestawu, aby zachować ochronę przed dotykiem i izolację końcówki.
• Jakie aparaty można łączyć za pomocą tej szyny? Szyna jest przeznaczona do współpracy z wyłącznikami nadmiarowo‑prądowymi oraz różnicowoprądowymi serii Siemens SENTRON. Należy sprawdzić, czy dany aparat posiada wypusty do grzebienia 16 mm² – kompatybilność jest zapewniona dla standardowych modułów 1P+N, 3P+N itp.
• Czy szyna nadaje się do zastosowań 1-fazowych? Tak – można wykorzystać tylko jedną fazę (np. L1) oraz biegun pomocniczy (AUX) jako N. Pozostałe fazy można odciąć lub pozostawić niepodłączone, pamiętając o założeniu nasadek krańcowych na nieużywane końce.
