Szyna łączeniowa grzebieniowa 16 mm2, 3-faz., 1 x (3faz. + (N)) + 8 x 1faz., 210 mm | 5ST3654 Siemens

Alternatywny kod produktu: 5ST3654

Opis i Kluczowe Cechy

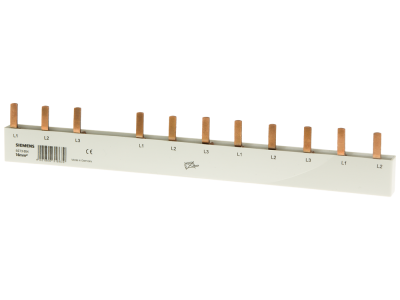

Szyna łączeniowa grzebieniowa Siemens 5ST3654 o przekroju 16 mm² i długości 210 mm służy do szybkiej i przejrzystej dystrybucji napięcia w rozdzielnicach modułowych. Konfiguracja 3-fazowa + neutralny (N) oraz dodatkowe 8 wyjść jednofazowych umożliwia zasilanie wielu obwodów z jednego źródła, oszczędzając miejsce i skracając czas montażu.

• Przekrój 16 mm²: zapewnia niską rezystancję i bezpieczne przewodzenie prądu w obwodach o podwyższonych wymaganiach obciążeniowych, minimalizując ryzyko przegrzania.
• 3 fazy + N + 8 × 1 faza: umożliwia elastyczne zasilanie zarówno odbiorników trójfazowych, jak i wielu obwodów jednofazowych – idealne do rozdzielnic mieszkaniowych i biurowych.
• Długość 210 mm: dopasowana do standardowych układów rozdzielnic, ułatwia uporządkowane prowadzenie przewodów.
• Konstrukcja grzebieniowa: gwarantuje pewny kontakt elektryczny i szybki montaż bez potrzeby stosowania dodatkowych listew zaciskowych.
• Ochrona przed przypadkowym dotykiem: izolowane wyprowadzenia zwiększają bezpieczeństwo podczas prac instalacyjnych i eksploatacji.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Przeznaczony do stosowania w rozdzielnicach budowlanych i przemysłowych zgodnych z serią norm DIN.

Zastosowanie

Szyna łączeniowa 5ST3654 dedykowana jest do zasilania wyłączników nadmiarowo-prądowych oraz różnicowoprądowych w rozdzielnicach modułowych. Znajduje zastosowanie w:

• rozdzielnicach głównych i podrozdzielnicach w budynkach mieszkalnych, biurowych i użyteczności publicznej;
• instalacjach przemysłowych, gdzie wymagane jest równoczesne zasilanie wielu obwodów jednofazowych;
• systemach SENTRON Siemens – jako element uzupełniający zestawów zabezpieczeń;
• modernizacjach istniejących rozdzielnic – umożliwia uporządkowanie i bezpieczne połączenie faz oraz przewodu neutralnego.

Wskazówki Montażowe

Montaż szyny łączeniowej może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest nieaktywny. Szynę należy wcisnąć w gniazda przyłączeniowe wyłączników modułowych zamontowanych na szynie DIN (TH35). Moment dokręcania śrub zacisków oraz przekrój przyłączanych przewodów dobierz zgodnie z dokumentacją techniczną producenta wyłączników. Po montażu sprawdź poprawność połączeń oraz ciągłość ochrony przed dotykiem.

FAQ

• Czy szyna 5ST3654 posiada podświetlenie lub wskaźnik LED? Nie, szyna łączeniowa jest elementem pasywnym – nie zawiera elementów sygnalizacyjnych. Jej zadaniem jest wyłącznie dystrybucja napięcia.
• Jaki stopień ochrony IP ma ta szyna? Produkt nie ma określonego stopnia IP, ponieważ jest przeznaczony do montażu wewnątrz rozdzielnicy. Ostateczną ochronę przed czynnikami zewnętrznymi zapewnia obudowa rozdzielnicy.
• Czy szyna jest kompatybilna z wyłącznikami różnicowoprądowymi i nadmiarowo-prądowymi innych producentów? Szyna została zaprojektowana przez firmę Siemens do współpracy z serią SENTRON, ale dzięki standardowym wymiarom wyprowadzeń może być stosowana z wyłącznikami modułowymi innych marek, pod warunkiem zgodności rozstawu styków. W razie wątpliwości zalecamy sprawdzenie kompatybilności.
