Szyna łączeniowa grzebieniowa 16 mm2, 2-faz., 6x (1-faz.+N), 214 mm, z możliwością cięcia | 5ST3704 Siemens

Alternatywny kod produktu: 5ST3704

Opis i Kluczowe Cechy

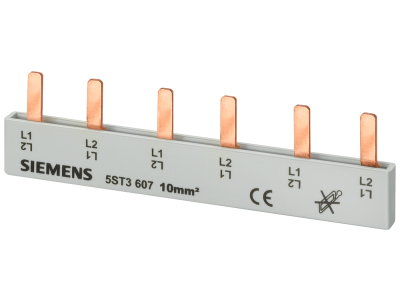

Szyna łączeniowa grzebieniowa Siemens 5ST3704 (16 mm², 2-fazowa, długość 214 mm) to niezawodny element dystrybucji energii w rozdzielnicach. Przeznaczona do łączenia wyłączników nadmiarowo‑prądowych i różnicowoprądowych, zapewnia bezpieczne i przejrzyste rozprowadzenie fazy i przewodu neutralnego w sześciu obwodach (1-fazowych + N). Dzięki możliwości cięcia można ją precyzyjnie dopasować do potrzeb instalacji, a fabrycznie zamontowane nasadki krańcowe gwarantują ochronę przed przypadkowym dotknięciem.

• Przekrój 16 mm²: zapewnia niską rezystancję i bezpieczne przenoszenie dużych prądów roboczych bez ryzyka przegrzania połączeń.
• 2-fazowa + N (6x 1-fazowa + N): umożliwia równoczesne zasilanie dwóch faz oraz przewodu neutralnego dla sześciu odbiorów jednofazowych, co upraszcza okablowanie w rozdzielnicy.
• Długość 214 mm z możliwością cięcia: pozwala na indywidualne dopasowanie długości szyny do rzeczywistej liczby modułów, minimalizując odpady i skracając czas montażu.
• Nasadki krańcowe w komplecie: mechanicznie i elektrycznie zabezpieczają końce szyny przed dotykiem, zwiększając bezpieczeństwo personelu podczas eksploatacji.
• Kompatybilność z serią SENTRON: zaprojektowana specjalnie do wyłączników nadmiarowo‑prądowych i różnicowoprądowych Siemens, gwarantuje pewne i powtarzalne połączenia.

Zgodność z Normami

Szyna łączeniowa Siemens 5ST3704 jest zgodna z obowiązującymi normami europejskimi (w tym wymaganiami dyrektywy niskonapięciowej LVD) oraz posiada certyfikat CE. Jej konstrukcja uwzględnia standardy ochrony przed dotykiem obowiązujące w instalacjach niskiego napięcia.

Zastosowanie

Szyna grzebieniowa 5ST3704 znajduje zastosowanie wszędzie tam, gdzie wymagana jest szybka i bezpieczna dystrybucja napięcia fazowego oraz przewodu neutralnego w rozdzielnicach elektrycznych. Idealnie sprawdza się w instalacjach mieszkaniowych, biurowych i lekkim przemyśle.

• Łączenie wyłączników nadmiarowo‑prądowych (MCB) i różnicowoprądowych (RCCB) w rozdzielnicach głównych i podrozdzielnicach.
• Realizacja obwodów jednofazowych z oddzielnym przewodem neutralnym (1-fazowy + N) w układach TN-S/TN-C-S.
• Tworzenie przejrzystych pól zasilających w szafach sterowniczych i automatyce budynkowej.
• Modernizacja istniejących rozdzielnic – szybka wymiana okablowania pętlowego na uporządkowane magistrale.

Wskazówki Montażowe

Montaż szyny może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po wcześniejszym bezwzględnym odłączeniu napięcia. Szynę należy mocować na szynie DIN TH35, a punkty przyłączeniowe dokręcać zgodnie z dokumentacją techniczną producenta (zalecany moment dokręcania). Przekrój przewodów przyłączonych do szyny musi być dobrany do prądu znamionowego obwodu. Nasadki krańcowe zakłada się na obcięte końce, aby zachować ochronę przed dotykiem.

FAQ

• Czy szyna jest izolowana – czy mogę dotknąć jej gołych fragmentów? Szyna posiada osłony ochronne na końcach (nasadki krańcowe), ale jej powierzchnia boczna jest metalowa i nie jest izolowana. Podczas montażu i eksploatacji należy zachować ostrożność – wszelkie prace wykonywać przy wyłączonym napięciu.
• Jak przyciąć szynę do odpowiedniej długości? Szynę można ciąć zwykłymi narzędziami do metalu (np. piłką do metalu lub nożycami do wkrętów). Po przecięciu należy założyć dołączoną nasadkę krańcową na nowo powstały koniec. Nie wolno używać siły ani uderzeń – grozi to uszkodzeniem powłoki.
• Czy szyna 5ST3704 pasuje do wyłączników innych producentów? Szyna została zaprojektowana pod kątem modułów Siemens SENTRON. Ze względu na różne wymiary otworów i rozstawy styków, nie gwarantuje się poprawnego działania z innymi markami. Przed montażem należy sprawdzić kompatybilność mechaniczną.
