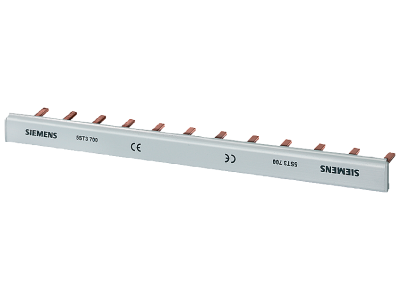

Szyna łączeniowa grzebieniowa 16 mm2, 1-faz., 8x (1-faz.+AUX), 214 mm, z możliwością cięcia | 5ST3702 Siemens

Alternatywny kod produktu: 5ST3702

Opis i Kluczowe Cechy

Szyna łączeniowa grzebieniowa Siemens 5ST3702 o przekroju 16 mm², przeznaczona do łączenia aparatów modułowych w instalacjach 1-fazowych (z dodatkowym styk AUX). Długość 214 mm umożliwia podłączenie do 8 modułów (1-faz. + AUX), a konstrukcja z możliwością cięcia pozwala na indywidualne dopasowanie do każdego zestawu urządzeń. Zabezpieczona przed dotykiem i wyposażona w nasadki krańcowe zapewnia bezpieczną pracę w rozdzielnicy.

• Przekrój 16 mm²: Zapewnia niską rezystancję i wysoką obciążalność prądową, co gwarantuje bezpieczne rozprowadzanie zasilania w obwodach bez nadmiernego nagrzewania się szyny.
• Możliwość cięcia na wymiar: Dzięki precyzyjnym miejscom łamania możesz skrócić szynę do dokładnej liczby biegunów – idealne przy zabudowie o niestandardowej konfiguracji.
• Zabezpieczenie przed dotykiem: Osłonięta konstrukcja kołkowa minimalizuje ryzyko przypadkowego kontaktu z elementami pod napięciem, zwiększając bezpieczeństwo podczas montażu i eksploatacji.
• Nasadki krańcowe w zestawie: Izolują końcówki szyny po przycięciu, chroniąc przed zwarciem i zapewniając pełną ochronę przed dotykiem zgodnie z wymogami instalacyjnymi.
• Kompatybilność z urządzeniami Siemens SENTRON: Szyna zaprojektowana do współpracy z wyłącznikami nadmiarowo-prądowymi i różnicowoprądowymi serii 5ST, gwarantuje pewne połączenie i łatwy montaż.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz standardów DIN. Posiada oznaczenie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej. Jako komponent systemu Siemens SENTRON gwarantuje najwyższy poziom bezpieczeństwa i niezawodności.

Zastosowanie

Szyna łączeniowa 5ST3702 przeznaczona jest do rozdziału zasilania w rozdzielnicach modułowych. Znajduje zastosowanie wszędzie tam, gdzie konieczne jest połączenie kilku aparatów w jednej fazie z możliwością dołożenia dodatkowego styku AUX (np. do sygnalizacji lub sterowania).

• Dystrybucja napięcia fazowego do grup wyłączników nadmiarowo-prądowych i różnicowoprądowych w rozdzielnicach mieszkaniowych i biurowych.
• Łączenie styczników modułowych oraz aparatury sterowniczej w układach automatyki budynkowej.
• Zasilanie rzędów zabezpieczeń w rozdzielnicach przemysłowych, gdzie wymagana jest wysoka obciążalność prądowa.
• Systemy SENTRON – dedykowane uzupełnienie instalacji z wyłącznikami Siemens, zapewniające spójność i łatwą rozbudowę.

Wskazówki Montażowe

Montaż szyny łączeniowej może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim bezwzględnym odłączeniu napięcia w rozdzielnicy. Szynę należy zamocować na szynie DIN TH35, a przed cięciem precyzyjnie odmierzyć wymagany rozstaw biegunów. Moment dokręcania śrub podłączeniowych oraz przekrój przewodów przyłączeniowych należy dobierać zgodnie z dokumentacją techniczną producenta i obowiązującymi przepisami. Zaleca się stosowanie narzędzi izolowanych.

FAQ

• Czy szyna 5ST3702 ma fabrycznie zamontowane nasadki krańcowe? Tak, w zestawie znajdują się dwie nasadki krańcowe, które należy założyć na przycięte końce szyny – zapewniają one izolację i ochronę przed dotykiem.
• Jaka jest maksymalna liczba modułów, którą można podłączyć bez przycinania? Szyna o długości 214 mm umożliwia podłączenie do 8 modułów w konfiguracji 1-fazowej z dodatkowym stykiem AUX (łącznie 16 biegunów w systemie modułowym).
• Czy szynę można stosować z aparatami innych producentów? Szyna została zaprojektowana do współpracy z wyłącznikami i rozłącznikami Siemens, jednak ze względu na standardowy rozstaw modułów (18 mm) może być używana z większością aparatów modułowych dostępnych na rynku – zawsze należy sprawdzić zgodność geometryczną styków.
