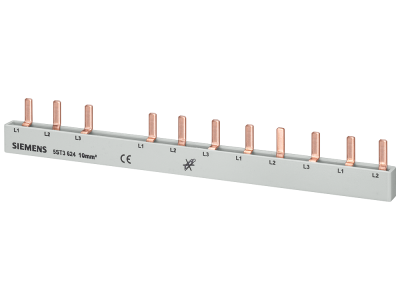

Szyna łączeniowa grzebieniowa 10 mm2, 3-faz., 1 x (3faz. + (N)) + 8 x 1faz., 210 mm | 5ST3624 Siemens

Alternatywny kod produktu: 5ST3624

Opis i Kluczowe Cechy

Szyna łączeniowa grzebieniowa Siemens 5ST3624 o przekroju 10 mm² przeznaczona do instalacji w rozdzielnicach. Umożliwia podłączenie trzech faz i przewodu neutralnego oraz ośmiu obwodów jednofazowych, co pozwala na elastyczne zasilanie wielu odbiorników. Długość 210 mm zapewnia kompaktowy montaż w standardowych szafach rozdzielczych, a solidna konstrukcja gwarantuje niezawodne przewodzenie prądu bez ryzyka przegrzania połączeń.

• Przekrój 10 mm²: Zapewnia niską rezystancję połączeń, co minimalizuje straty mocy i nagrzewanie się szyny przy większych obciążeniach.
• Konfiguracja 3 fazy + N + 8 obwodów 1-fazowych: Umożliwia zasilenie grupy wyłączników nadmiarowo-prądowych RCD i MCB z jednej szyny zbiorczej, co oszczędza miejsce i skraca czas montażu.
• Długość 210 mm: Dostosowana do typowych rozdzielnic, ułatwia uporządkowane prowadzenie przewodów i zapewnia estetyczny wygląd instalacji.
• Uniwersalność montażowa: Kompatybilna z wyłącznikami serii SENTRON firmy Siemens, umożliwia szybkie i bezpieczne łączenie aparatów modułowych bez użycia dodatkowych mostków.
• Bezpieczeństwo użytkowania: Konstrukcja z zabezpieczeniem przed przypadkowym dotknięciem części czynnych (ochrona przed dotykiem bezpośrednim) podczas montażu i eksploatacji.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi europejskimi normami bezpieczeństwa dla osprzętu rozdzielnicowego. Posiada certyfikat CE oraz jest wytwarzany w systemie zarządzania jakością zgodnym z wymaganiami ISO. Szczegółowe informacje o normach znajdują się w karcie katalogowej producenta.

Zastosowanie

Szyna łączeniowa grzebieniowa 5ST3624 przeznaczona jest do budowy szyn zbiorczych w rozdzielnicach, gdzie wymagane jest zasilanie wielu wyłączników modułowych z jednego źródła. Sprawdza się w instalacjach mieszkaniowych, biurowych oraz przemysłowych.

• Tworzenie rozdzielnic głównych i podrozdzielnic z wyłącznikami nadmiarowo-prądowymi (MCB) i różnicowoprądowymi (RCD) serii SENTRON.
• Zasilanie trójfazowe z możliwością rozgałęzienia na osiem obwodów jednofazowych – idealne do obwodów gniazd lub oświetlenia.
• Stosowanie w instalacjach komercyjnych, gdzie wymagana jest wysoka elastyczność konfiguracji i łatwa rozbudowa układu.
• Jako element wyposażenia dodatkowego w szafach sterowniczych i rozdzielnicach przemysłowych z aparaturą modułową.

Wskazówki Montażowe

Montaż szyny oraz podłączanie przewodów może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w całej rozdzielnicy. Szynę należy zamocować na szynie TH35 (DIN) w odpowiedniej pozycji, a przewody przykręcić zgodnie z zalecanym momentem dokręcania podanym w dokumentacji producenta. Przekrój przewodów przyłączeniowych dobrać do rzeczywistego prądu obciążenia, uwzględniając normy PN-IEC 60364. Przed włączeniem napięcia sprawdzić poprawność połączeń i brak zwarć.

FAQ

• Jaki jest przekrój i długość szyny 5ST3624? Szyna ma przekrój 10 mm² i długość 210 mm. Przeznaczona jest do montażu na szynie DIN w rozdzielnicy.
• Czy szyna jest kompatybilna z wyłącznikami innych producentów? Szyna jest dedykowana do aparatury modułowej Siemens serii SENTRON. Stosowanie z innymi producentami może wymagać sprawdzenia geometrii styków i odległości między biegunami.
• Czy szyna wymaga stosowania dodatkowych osłon? Szyna posiada fabryczną ochronę przed dotykiem bezpośrednim. W przypadku modyfikacji lub docinania należy zapewnić izolację odsłoniętych części, np. za pomocą osłon końcowych.
