Szyna łączeniowa grzebieniowa 10 mm2, 2-faz., 23x (1-faz.+N+AUX), 1016 mm, z możliwością cięcia | 5ST3737 Siemens

Alternatywny kod produktu: 5ST3737

Opis i Kluczowe Cechy

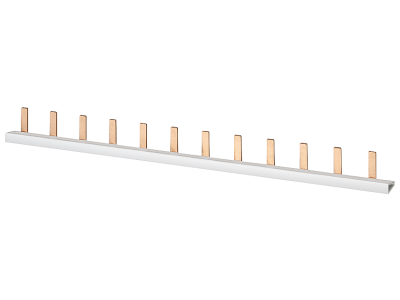

Szyna łączeniowa grzebieniowa Siemens 5ST3737 o przekroju 10 mm², przeznaczona do rozdziału zasilania w instalacjach elektrycznych. Model 2-fazowy z dodatkowym wyprowadzeniem AUX umożliwia elastyczne zasilanie 23 modułów (1-faz.+N+AUX) na długości 1016 mm. Dzięki możliwości skracania szynę można dopasować do rzeczywistej liczby modułów w rozdzielnicy. Zabezpieczenie przed dotknięciem (ochrona palców) zwiększa bezpieczeństwo podczas montażu i eksploatacji.

• Przekrój 10 mm²: Niska rezystancja przewodzenia ogranicza spadki napięcia i straty mocy w rozdzielnicy, co przekłada się na efektywność energetyczną instalacji.
• Konfiguracja 2-fazowa + AUX: Umożliwia zasilanie dwóch faz oraz dodatkowego obwodu pomocniczego (np. sygnalizacji lub sterowania) w jednej szynie, oszczędzając miejsce na szynie DIN.
• Długość 1016 mm z możliwością cięcia: Szynę można precyzyjnie skrócić do wymaganej liczby modułów, co eliminuje straty materiału i zapewnia czysty montaż w rozdzielnicach o dowolnej szerokości.
• Zabezpieczenie przed dotykiem: Izolacja kołków szyny (zgodna z wymogami VDE) chroni przed przypadkowym dotknięciem części pod napięciem podczas prac instalacyjnych i serwisowych.
• Kompatybilność z aparaturą Siemens SENTRON: Szyna została zaprojektowana do współpracy z wyłącznikami nadmiarowo-prądowymi, różnicowoprądowymi i ich komponentami dodatkowymi, co gwarantuje niezawodne połączenie mechaniczne i elektryczne.

Zgodność z Normami

Szyna łączeniowa Siemens 5ST3737 spełnia wymagania obowiązujących norm europejskich (DIN/VDE) oraz posiada certyfikat CE. Producent deklaruje zgodność z dyrektywami Unii Europejskiej, co potwierdza bezpieczeństwo użytkowania w instalacjach niskiego napięcia.

Zastosowanie

Szyna grzebieniowa przeznaczona jest do profesjonalnych rozdzielnic w budynkach mieszkalnych, usługowych i przemysłowych. Umożliwia szybki i porządny rozdział zasilania pomiędzy zabezpieczeniami modułowymi.

• Zasilanie wyłączników nadmiarowo-prądowych (MCB) i różnicowoprądowych (RCCB) w rozdzielnicach głównych i podrozdzielnicach.
• Rozprowadzenie dwóch faz oraz przewodu neutralnego i pomocniczego do aparatury modułowej w układach trójfazowych.
• Tworzenie przejrzystych mostków zasilających w szafach sterowniczych i automatyce budynkowej (systemy KNX, BMS).
• Zastosowanie w instalacjach tymczasowych (place budowy) – możliwość szybkiego demontażu i ponownego wykorzystania po przycięciu.

Wskazówki Montażowe

Montaż szyny łączeniowej może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w rozdzielnicy i upewnij się, że obwód jest wyłączony spod napięcia. Szynę montuje się na aparaturze modułowej (szyna DIN TH35) – kołki należy wcisnąć w odpowiednie otwory (zgodnie z oznaczeniami faz). W przypadku konieczności skrócenia szyny użyj odpowiednich narzędzi (np. nożyc do szyn grzebieniowych), aby uniknąć uszkodzenia izolacji. Moment dokręcania śrub zaciskowych oraz przekrój przewodów przyłączanych do szyny należy dobrać zgodnie z dokumentacją techniczną producenta i obowiązującymi przepisami.

FAQ

• Czy szynę można ciąć na dowolną długość? Tak, szyna 5ST3737 została zaprojektowana z możliwością cięcia. Należy to robić w miejscach oznaczonych na grzebieniu, zachowując ostrożność, aby nie uszkodzić izolacji. Po przycięciu zaleca się sprawdzenie ciągłości elektrycznej.
• Jakie zabezpieczenie przed dotknięciem oferuje ta szyna? Kołki szyny są izolowane (osłonięte tworzywem), co spełnia wymogi ochrony przed bezpośrednim dotykiem (IP2X) – nie ma ryzyka przypadkowego kontaktu z częściami pod napięciem przy prawidłowym montażu.
• Czy szyna jest kompatybilna z aparaturą innych producentów niż Siemens? Szyna została optymalizowana pod kątem serii SENTRON, ale dzięki standardowym wymiarom (odstęp 17,8 mm między kołkami) może być stosowana z większością aparatów modułowych zgodnych z normą DIN, o ile posiadają odpowiednie gniazda do przyjęcia kołków grzebienia. Zalecamy weryfikację kompatybilności z konkretnym urządzeniem przed montażem.
