Pilot 4-przyciskowy zasilanie 80-265V AC/DC do puszki podtynkowej Fi60 | FW-RC4AC F&F

Opis i Kluczowe Cechy

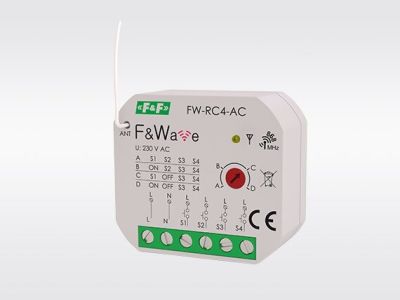

Pilot 4-przyciskowy F&Wave FW-RC4AC to nadajnik zdalnego sterowania zasilany bezpośrednio z sieci 85-265V AC/DC, przeznaczony do montażu w puszce podtynkowej Ø60. Urządzenie oferuje cztery niezależne kanały sterowania oraz komunikację radiową na częstotliwości 868 MHz, co zapewnia stabilną współpracę z odbiornikami systemu F&Wave. Niewielki pobór mocy (0,25 W w czuwaniu, 0,6 W w pracy) przekłada się na niskie koszty eksploatacji, a kompaktowe wymiary (43×48×20 mm) ułatwiają instalację w standardowych puszkach.

• Zasilanie 85-265V AC/DC: umożliwia pracę w różnych instalacjach elektrycznych bez konieczności stosowania dodatkowego zasilacza.
• 4 niezależne kanały: pozwalają na sterowanie czterema odbiornikami lub grupami odbiorników, co daje elastyczność w aranżacji funkcji.
• Częstotliwość radiowa 868 MHz: gwarantuje stabilną i niezakłóconą transmisję sygnału w paśmie przeznaczonym dla systemów automatyki.
• Niewielki pobór mocy (0,25/0,6 W): minimalizuje straty energii w trybie czuwania i pracy, obniżając koszty eksploatacji.
• Montaż w puszce podtynkowej Ø60: upraszcza instalację w standardowych puszkach elektroinstalacyjnych, oszczędzając miejsce i czas montażu.

Zgodność z Normami

Urządzenie spełnia wymagania obowiązujących norm europejskich oraz posiada oznaczenie CE, co potwierdza jego bezpieczeństwo i kompatybilność elektromagnetyczną. Przeznaczone do stosowania w instalacjach niskiego napięcia zgodnie z przepisami krajowymi.

Zastosowanie

Pilot FW-RC4AC znajduje zastosowanie w nowoczesnych systemach sterowania oświetleniem, roletami i innymi odbiornikami wyposażonymi w odbiorniki F&Wave. Dzięki czterem kanałom i możliwości konfiguracji wejść S1/S2 może realizować wiele scenariuszy automatyki budynkowej.

• Sterowanie oświetleniem w trybie włącz/wyłącz (bistabilny) z odbiornikami FW-R1P, FW-R1D, FW-R2P, FW-R2D, FW-D1P, FW-D1D, FW-LED2P, FW-LED2D.
• Sterowanie roletami i żaluzjami w funkcji podnieś/opuść z odbiornikami FW-STR1P, FW-STR1D.
• Płynna regulacja natężenia światła (ściemnianie/rozjaśnianie) z odbiornikami FW-D1P, FW-D1D, FW-LED2P, FW-LED2D.
• Zdalne załączanie/wyłączanie grup odbiorników oraz realizacja funkcji ON/OFF za pomocą konfigurowalnych wejść S1 i S2.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, zgodnie z obowiązującymi przepisami bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Pilot przeznaczony jest do montażu w puszce podtynkowej o średnicy Ø60 mm. Przyłącze wykonaj za pomocą zacisków śrubowych do przewodów o przekroju do 2,5 mm², dokręcając z momentem 0,4 Nm. Przekrój przewodów dobierz do spodziewanego obciążenia. Urządzenie posiada stopień ochrony IP20 – odpowiednie do suchych pomieszczeń wewnątrz budynków.

FAQ

• Czy pilot jest wyposażony w podświetlenie przycisków? Pilot nie posiada wbudowanego podświetlenia. Sterowanie odbywa się przez naciśnięcie przycisków, a sygnalizacja działania realizowana jest poprzez reakcję sterowanych odbiorników.
• Jaki jest stopień ochrony pilota? Stopień ochrony wynosi IP20, co oznacza, że urządzenie jest chronione przed dostępem do części niebezpiecznych palcem i przed wnikaniem ciał stałych o średnicy ≥12,5 mm, ale nie jest odporne na wilgoć. Zaleca się montaż w suchych pomieszczeniach wewnątrz rozdzielnic lub puszek.
• Czy można zmienić funkcję przycisków pilota? Tak, istnieje możliwość zmiany konfiguracji wejść S1 i S2. Wejście S1 można skonfigurować jako funkcję ON (zawsze wyłącz sparowane odbiorniki i/lub opuść roletę), a wejście S2 jako OFF (zawsze włącz sparowane odbiorniki i/lub podnieś roletę). Pozostałe przyciski domyślnie działają w trybie bistabilnym lub przełączającym.
