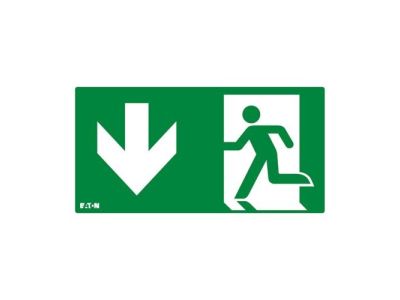

Piktogram Atlantic LED S, ISO (C), PU 155-000-013 | 155-000-013 Eaton

Alternatywny kod produktu: 155-000-013

Opis i Kluczowe Cechy

Piktogram Atlantic LED S, ISO (C), nr katalogowy 155-000-013 to element oznakowania z podświetleniem LED, przeznaczony do identyfikacji funkcji i sygnalizacji w aparaturze modułowej serii Atlantic. Dzięki kompaktowym wymiarom S i czytelnym oznaczeniom zgodnym z normą ISO, zapewnia szybką orientację na panelu sterowniczym.

• Podświetlenie LED – gwarantuje wyraźną widoczność piktogramu nawet przy słabym oświetleniu otoczenia, co zwiększa bezpieczeństwo obsługi.
• Oznaczenie ISO (C) – ułatwia standaryzację paneli sterowniczych i eliminuje ryzyko pomyłek podczas pracy z urządzeniami.
• Rozmiar S (Small) – idealnie dopasowany do ograniczonych przestrzeni w rozdzielnicach modułowych, pozwala na gęste rozmieszczenie przycisków.
• Kompatybilność z serią Atlantic LED – dedykowany do montażu na modułach tej serii, co zapewnia szybką i bezproblemową instalację.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z normami ISO dla symboli graficznych oraz spełnia wymagania dyrektyw europejskich, co potwierdza oznaczenie CE. Wszelkie szczegóły dotyczące konkretnych norm dostępne są w dokumentacji technicznej serii Atlantic.

Zastosowanie

Piktogram sprawdza się wszędzie tam, gdzie potrzebne jest jednoznaczne oznaczenie funkcji przycisków oraz sygnalizacja stanu pracy. Przeznaczony do montażu w rozdzielnicach i pulpitach sterowniczych.

• Oznaczanie przycisków sterujących oświetleniem, roletami i bramami.
• Sygnalizacja załączonego obwodu – podświetlenie LED informuje o aktywności modułu.
• Identyfikacja funkcji w systemach automatyki budynkowej (BMS).
• Standaryzacja paneli operatorskich w przemyśle i obiektach komercyjnych.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w obwodzie. Piktogram instaluje się na dedykowanym module serii Atlantic LED S zgodnie z instrukcją producenta. W przypadku konieczności podłączenia podświetlenia LED, przewody należy dobrać do prądu znamionowego modułu, a moment dokręcania zacisków stosować według dokumentacji modułu bazowego.

FAQ

• Czy piktogram ma wbudowane podświetlenie LED? Tak, zgodnie z nazwą produkt posiada wbudowaną diodę LED, która zapewnia widoczne podświetlenie symbolu.
• Co oznacza oznaczenie ISO (C)? Symbol został zaprojektowany zgodnie z normą ISO dla piktogramów sterowniczych. Litera C najczęściej wskazuje na funkcję ciągłą lub stałą – dokładne znaczenie należy zweryfikować w dokumentacji technicznej systemu.
• Jaki jest stopień ochrony piktogramu? Producent nie podał konkretnej wartości IP dla samego piktogramu. Aby zapewnić odpowiednią ochronę, należy montować go w rozdzielnicy lub obudowie o stopniu IP dopasowanym do warunków pracy (np. IP20 lub wyższy).
