Blok łączników pomocniczych 2NC, EN50005, 10 mm, CAG CLAMP, wielk. S0-S12 | 3RH1921-2EA02 Siemens

Alternatywny kod produktu: 3RH19212EA02

Opis i Kluczowe Cechy

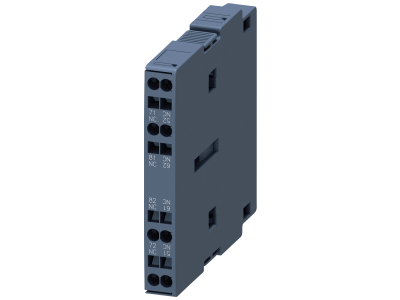

Blok łączników pomocniczych Siemens 3RH1921-2EA02 z serii SIRIUS to moduł rozbudowy zestyków pomocniczych w obwodzie sterowniczym. Wyposażony w dwa styki normalnie zamknięte (2NC) zgodne z normą EN50005, oferuje szerokość zaledwie 10 mm, co pozwala na oszczędność miejsca w rozdzielnicy. Przyłącze sprężynowe CAG CLAMP umożliwia szybki i pewny montaż przewodów bez użycia narzędzi. Blok przeznaczony jest do montażu na stycznikach 3RT1 o wielkości S0-S12.

• Styki 2NC (normalnie zamknięte): Dwa zestawy przełączające bez opóźnienia, zapewniające redundancję i niezawodność sygnalizacji w obwodach sterowniczych.
• Szerokość 10 mm: Kompaktowa konstrukcja minimalizuje zajmowaną przestrzeń na szynie DIN, ułatwiając zagęszczenie aparatury.
• Przyłącze CAG CLAMP (sprężynowe): Bezśrubowe łączenie przewodów skraca czas montażu i gwarantuje stały docisk oraz odporność na wibracje.
• Montaż bez narzędzi: Blok można zamocować bezpośrednio na stycznikach 3RT1 S0-S12 bez użycia dodatkowych akcesoriów, co przyspiesza instalację.

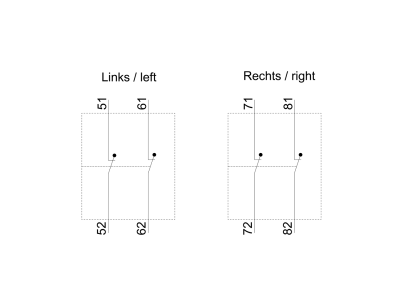

• Zgodność z normą EN50005: Spełnia wymagania dotyczące schematów połączeń i oznaczeń zacisków, co upraszcza projektowanie i uruchamianie układów.

Zgodność z Normami

Blok łączników pomocniczych Siemens 3RH1921-2EA02 jest zgodny z normą EN50005 dotyczącą oznaczeń zacisków i schematów połączeń. Produkt posiada certyfikat CE oraz spełnia wymagania dyrektyw Unii Europejskiej. Montaż i eksploatacja powinny odbywać się zgodnie z obowiązującymi przepisami bezpieczeństwa.

Zastosowanie

Blok łączników pomocniczych służy do rozbudowy zestyków pomocniczych w stycznikach mocy oraz stycznikach pomocniczych serii SIRIUS. Znajduje zastosowanie w układach automatyki przemysłowej i budynkowej, gdzie wymagane jest odseparowanie obwodów sterowniczych od mocy.

• Rozbudowa obwodów sygnalizacji i blokad w stycznikach 3RT1 wielkości S0-S12.
• Tworzenie dodatkowych torów sterowania przekaźników, styczników lub wejść PLC.
• Sygnalizacja stanu pracy (np. załączenia stycznika) w układach rozdzielczych i maszynowych.
• Zastosowanie w modułowych systemach automatyki budynkowej wymagających kompaktowej rozbudowy styków.

Wskazówki Montażowe

Montaż bloku łączników pomocniczych może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest odłączony. Blok montuje się bez narzędzi na stycznikach 3RT1 (wielkości S0-S12) – należy go nasunąć na odpowiednie prowadnice i zatrzasnąć. Do przyłącza sprężynowego CAG CLAMP stosuj przewody o przekroju dobranym do prądu obwodu – maksymalny przekrój zgodny z dokumentacją producenta. Nie przekraczaj dopuszczalnych wartości momentu dokręcania dla zacisków (jeśli dotyczy – w przypadku CAG CLAMP nie wymaga dokręcania). Po zakończeniu montażu sprawdź poprawność połączeń i działanie styków.

FAQ

• Ile styków zawiera blok 3RH1921-2EA02? Blok posiada dwa styki normalnie zamknięte (2NC), zgodnie z oznaczeniem w symbolu.
• Czy blok można montować z boku stycznika? Bloki łączników pomocniczych serii 3RH19/3RH29 dostępne są w wersjach montowanych z przodu lub z boku. Konkretny model 3RH1921-2EA02 jest przeznaczony do montażu bez narzędzi na stycznikach 3RT1 – sposób montażu (przód/bok) należy sprawdzić w dokumentacji technicznej stycznika.
• Czy blok jest wyposażony w podświetlenie LED? Nie, blok łączników pomocniczych nie posiada podświetlenia. Jest to element pasywny, przeznaczony wyłącznie do przełączania sygnałów sterowniczych.
