Pierścień podświetlany LED 24VAC/DC, M22-XPV60-Y-24, żółty RMQ-Titan M22 | 121477 Eaton

Alternatywny kod produktu: M22-XPV60-Y-24

Opis i Kluczowe Cechy

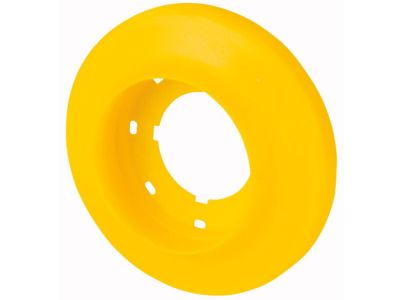

Pierścień podświetlany LED 24VAC/DC model M22-XPV60-Y-24 (nr katalogowy 121477) w kolorze żółtym należy do serii aparatury sterująco-sygnalizacyjnej RMQ-Titan M22 firmy Eaton. Zapewnia wyrazistą sygnalizację optyczną w obwodach zasilanych napięciem 24 V AC/DC. Dzięki wysokiemu stopniowi ochrony IP67/IP69K oraz odporności na udary, wibracje i ścieranie sprawdza się w najbardziej wymagających środowiskach przemysłowych.

• Napięcie zasilania 24 V AC/DC: uniwersalne źródło światła LED kompatybilne z obwodami sterowniczymi niskiego napięcia – łatwy montaż w istniejących instalacjach bez konieczności stosowania dodatkowych przetwornic.
• Stopień ochrony IP67/IP69K: odporność na wnikanie pyłu, krótkotrwałe zanurzenie w wodzie oraz strumienie wody pod wysokim ciśnieniem – niezawodna sygnalizacja w wilgotnych, mokrych i mytych strefach produkcyjnych.
• Wysoka odporność mechaniczna (udary, wibracje, ścieranie): trwała konstrukcja gwarantująca długotrwałe działanie w maszynach i urządzeniach narażonych na drgania oraz uderzenia – minimalizacja przestojów serwisowych.
• Wyraźny kontrast oświetlenia LED (również przy świetle dziennym): żółta dioda LED o dużym natężeniu światła zapewnia czytelną sygnalizację nawet w silnie oświetlonych halach przemysłowych – zwiększenie bezpieczeństwa operatora.
• Zintegrowany układ połączeń ochronnych: podwyższone bezpieczeństwo eksploatacji i dostępności systemu – zgodność z wymogami norm ochrony przeciwporażeniowej.

Zgodność z Normami

Produkt zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa oraz posiada oznaczenie CE. Przeznaczony jest do montażu w aplikacjach wymagających wysokiego stopnia ochrony IP67/IP69K. W razie potrzeby szczegółowe informacje o zgodności z konkretnymi normami (np. IEC/EN) dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Pierścień podświetlany LED M22-XPV60-Y-24 stosowany jest jako element sygnalizacji optycznej w panelach operatorskich, szafach sterowniczych i tablicach rozdzielczych. Dzięki odporności na trudne warunki sprawdza się w przemyśle maszynowym, spożywczym, chemicznym oraz w automatyce budynkowej.

• Sygnalizacja stanu pracy maszyn i urządzeń (np. gotowość, awaria, tryb ręczny/automatyczny) w warunkach narażonych na kurz, wilgoć i mycie chemiczne.
• Wizualizacja sygnałów w obwodach sterowania stycznikami, przekaźnikami lub PLC – jako jasny wskaźnik z potwierdzeniem załączenia.
• Indykacja w przyciskach i przełącznikach serii RMQ-Titan M22 – ułatwienie identyfikacji funkcji panelu operatora w przemyśle ciężkim.
• Zastosowanie w mytych strefach produkcji (przemysł spożywczy, farmaceutyczny) dzięki odporności IP69K na strumienie gorącej wody pod ciśnieniem.

Wskazówki Montażowe

Montaż powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania. Pierścień podświetlany przeznaczony jest do montażu w otworach panelowych zgodnie z instrukcją producenta serii RMQ-Titan. Moment dokręcania elementów mocujących oraz przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną (zalecany przekrój min. 0,5 mm² przy 24 V). Nie przekraczać dopuszczalnego napięcia 24 V AC/DC.

FAQ

• Jakie jest napięcie zasilania pierścienia LED? Pierścień M22-XPV60-Y-24 przeznaczony jest do zasilania napięciem 24 V AC/DC. Nie wolno podłączać go do sieci 230 V – grozi uszkodzeniem elementu.
• Czy pierścień ma wbudowany opornik lub zabezpieczenie przeciwprzepięciowe? Produkt posiada zintegrowany układ elektroniczny dostosowany do napięcia 24 V AC/DC. W przypadku zasilania z obwodów prądu przemiennego należy upewnić się, że napięcie nie przekracza 24 V AC (RMS).
• Jaki stopień ochrony ma ten pierścień? Deklarowany stopień ochrony to IP67 (ochrona przed pyłem i krótkotrwałym zanurzeniem) oraz IP69K (odporność na strumienie wody pod wysokim ciśnieniem i w wysokiej temperaturze).
