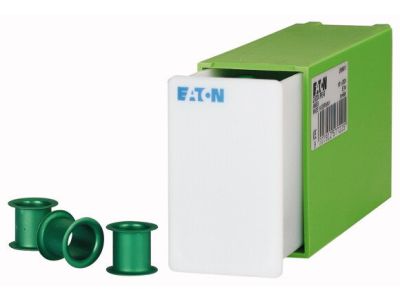

Pierścień kodujący 4A, Z-D02-D01/PE-4 | 263113 Eaton

Alternatywny kod produktu: Z-D02-D01/PE-4

Opis i Kluczowe Cechy

Pierścień kodujący 4A o symbolu 263113 (oznaczenie Z-D02-D01/PE-4) to element identyfikacyjny przeznaczony do wkładek topikowych w systemie wielkości D01–D02. Jako tulejka kalibrowana umożliwia szybkie rozróżnienie wkładek o prądzie znamionowym 4 A, co minimalizuje ryzyko błędnego doboru podczas serwisowania i zwiększa bezpieczeństwo instalacji. Produkt przeznaczony do montażu w podstawach bezpiecznikowych zgodnych z wymiarami D01/D02.

• Przeznaczenie do wkładek 4 A: dedykowany kod kolorystyczny (zgodny z systemem) pozwala na jednoznaczną identyfikację wkładki bez konieczności odczytywania nadruku – oszczędność czasu i eliminacja pomyłek.
• Wielkość D01–D02: uniwersalny wymiar pasujący do standardowych podstaw bezpiecznikowych tej serii – łatwa integracja z istniejącą rozdzielnicą.
• Konstrukcja kalibrowana: precyzyjne wykonanie gwarantuje stabilne osadzenie na wkładce i nie blokuje prawidłowego styku w podstawie.
• Łatwy montaż i demontaż: nakładany bez narzędzi – przyśpiesza prace instalacyjne i serwisowe.
• Kompaktowy element pomocniczy: nie zajmuje dodatkowego miejsca w rozdzielnicy, nie wpływa na parametry elektryczne obwodu.

Zgodność z Normami

Produkt zaprojektowano zgodnie z ogólnie przyjętymi standardami branżowymi dla systemów bezpiecznikowych D01/D02. Posiada oznaczenie CE i jest przeznaczony do stosowania w instalacjach wykonanych zgodnie z normami europejskimi. W przypadku konkretnych wymagań normatywnych zaleca się weryfikację z dokumentacją producenta podstawy bezpiecznikowej.

Zastosowanie

Pierścień kodujący stosuje się w instalacjach elektrycznych niskiego napięcia do oznaczania wkładek topikowych w podstawach bezpiecznikowych typu D01/D02. Ułatwia identyfikację podczas planowej konserwacji oraz awaryjnej wymiany.

• Oznaczanie wkładek w rozdzielnicach mieszkaniowych i biurowych.
• Identyfikacja zabezpieczeń w szafach sterowniczych i tablicach rozdzielczych.
• Wsparcie dla systemów zarządzania energią (szybkie rozpoznanie obwodu).
• Stosowanie w instalacjach przemysłowych wymagających wizualnej kontroli bezpieczników.

Wskazówki Montażowe

Montaż i wymiana wkładek topikowych wraz z pierścieniami kodującymi powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie i zabezpieczyć przed przypadkowym załączeniem. Pierścień nakłada się na wkładkę przed jej umieszczeniem w podstawie – upewnij się, że jest prawidłowo osadzony i nie powoduje luzów. Przekrój przewodów i dobór wkładki powinny odpowiadać prądowi znamionowemu obwodu. W razie wątpliwości skonsultuj się z dokumentacją producenta podstawy bezpiecznikowej.

FAQ

• Do czego służy pierścień kodujący? Pierścień kodujący umożliwia wizualne oznaczenie wkładki topikowej (np. 4 A) w celu szybkiej identyfikacji bez konieczności czytania nadruku. Działa jako zabezpieczenie przed pomyłką podczas wymiany bezpieczników.
• Z jakimi podstawami współpracuje ten pierścień? Przeznaczony jest do wkładek w standardzie wielkości D01 i D02 (zgodnych z systemem bezpiecznikowym D). Pasuje do większości podstaw o tych wymiarach, np. typu D01/D02.
• Czy pierścień wpływa na parametry elektryczne obwodu? Nie – jest to element wyłącznie identyfikacyjny, nie przewodzi prądu i nie zmienia charakterystyki zabezpieczenia. Jego montaż nie wpływa na prąd znamionowy ani zdolność wyłączania wkładki.
