Pierścień kodujący 2A, Z-D02-D01/PE-2 | 263112 Eaton

Opis i Kluczowe Cechy

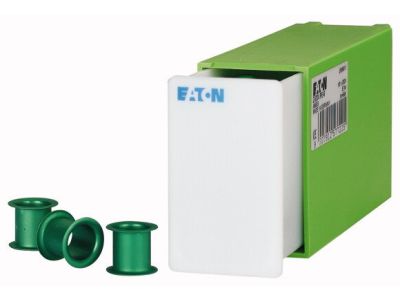

Pierścień kodujący EATON o oznaczeniu Z-D02-D01/PE-2 to profesjonalny element kalibrujący, zaprojektowany z myślą o zapewnieniu najwyższego poziomu bezpieczeństwa w rozdzielnicach elektrycznych. Głównym zadaniem tej tulejki kalibrowanej jest fizyczne uniemożliwienie zamontowania wkładki bezpiecznikowej o prądzie znamionowym większym niż 2A. Dzięki precyzyjnemu wykonaniu, element ten stanowi kluczowe zabezpieczenie przed przeciążeniem obwodów wynikającym z błędnego doboru bezpiecznika przez personel obsługujący.

• Prąd znamionowy: 2A, co pozwala na precyzyjne zabezpieczenie obwodów o niskim poborze mocy.
• Kompatybilność systemowa: Produkt dedykowany do gniazd bezpiecznikowych w rozmiarach D01 oraz D02, co czyni go rozwiązaniem uniwersalnym w ramach systemów bezpieczników topikowych typu Neozed.
• Kodowanie kolorystyczne: Zgodnie ze standardami branżowymi, pierścień posiada kolorystykę ułatwiającą szybką identyfikację wartości prądowej bez konieczności demontażu osłon.
• Trwałość materiałowa: Wykonany z wysokiej jakości materiałów odpornych na wysokie temperatury oraz starzenie, co gwarantuje niezawodność przez cały okres eksploatacji rozdzielnicy.

Zgodność z Normami

Produkt marki EATON został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami dotyczącymi osprzętu elektroinstalacyjnego. Spełnia on wymagania normy IEC/EN 60269, która definiuje parametry techniczne dla systemów bezpiecznikowych niskiego napięcia. Dzięki temu inżynierowie i projektanci mogą mieć pewność, że pierścień kodujący Z-D02-D01/PE-2 jest w pełni kompatybilny z certyfikowanymi gniazdami bezpiecznikowymi i zapewnia deklarowaną ochronę selektywną.

Zastosowanie

Tulejka kalibrowana znajduje szerokie zastosowanie w sektorze B2B, szczególnie w przemyśle oraz budownictwie komercyjnym. Jest niezbędnym elementem w:

• Rozdzielnicach głównych i oddziałowych: Gdzie wymagana jest ścisła kontrola nad wartościami zabezpieczeń poszczególnych odpływów.
• Układach sterowania: Do zabezpieczania czułych obwodów pomocniczych i sygnalizacyjnych o prądzie znamionowym do 2A.
• Modernizacjach istniejących instalacji: Pozwala na szybkie dostosowanie gniazd D02 do mniejszych wkładek D01 przy zachowaniu pełnej funkcjonalności i bezpieczeństwa.

Wskazówki Montażowe

Montaż pierścienia kodującego powinien być przeprowadzany przez wykwalifikowany personel przy zachowaniu zasad bezpieczeństwa (brak napięcia w obwodzie). Tulejkę należy umieścić w gnieździe bezpiecznikowym przed wkręceniem główki bezpiecznikowej. Specjalna konstrukcja pierścienia Z-D02-D01/PE-2 zapewnia stabilne osadzenie w gnieździe, co eliminuje ryzyko przesunięcia się elementu podczas wymiany wkładki topikowej. Należy upewnić się, że pierścień jest czysty i wolny od uszkodzeń mechanicznych, co gwarantuje poprawny styk elektryczny wkładki.

FAQ

1. Czy ten pierścień pasuje do gniazd innych producentów?
Tak, pierścień jest wykonany zgodnie ze standardem systemu Neozed (D0), co oznacza kompatybilność z gniazdami innych renomowanych producentów spełniających te same normy techniczne.

2. Czy można użyć tego pierścienia do wkładki 4A?
Nie, pierścień kodujący 2A jest zaprojektowany tak, aby uniemożliwić włożenie wkładki o większym prądzie znamionowym. Do wkładki 4A należy zastosować odpowiedni pierścień dedykowany dla tej wartości.

3. Jaka jest rola tego elementu w systemie D01-D02?
Pełni on funkcję redukcyjną i kalibrującą, pozwalając na bezpieczne stosowanie mniejszych wkładek w gniazdach o większym rozmiarze fizycznym, jednocześnie dbając o poprawność doboru prądowego.
