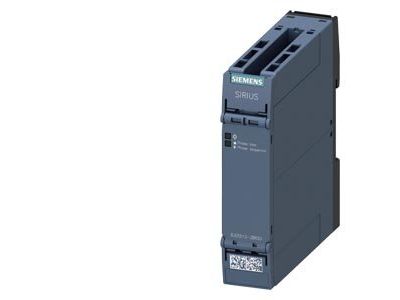

Przekaźnik monitorowania sieci, awaria, sekwencja fazy i asymetria, przyłącze sprężynowe 2 CO | 3UG5512-2BR20 Siemens

Opis i Kluczowe Cechy

Przekaźnik monitorowania sieci służy do kontroli kolejności faz, zaniku napięcia oraz asymetrii w obwodach elektrycznych. Wyposażony w przyłącze sprężynowe 2 CO zapewnia szybkie, bezobsługowe i odporne na wibracje połączenie. Kompaktowa budowa pozwala na oszczędność miejsca w szafie sterowniczej, co jest istotne w instalacjach przemysłowych i mobilnych. Urządzenie znajduje zastosowanie w monitorowaniu sieci nn, zapewniając bezpieczeństwo pracy urządzeń krytycznych.

• Monitorowanie kolejności faz, zaniku i asymetrii: Natychmiastowa detekcja nieprawidłowości w sieci, chroniąca podłączone urządzenia przed uszkodzeniem.
• Przyłącze sprężynowe 2 CO: Szybki montaż i pewne połączenie, eliminujące konieczność dokręcania śrub – idealne do instalacji narażonych na wibracje.
• Kompaktowa budowa: Zmniejszenie zapotrzebowania na miejsce w szafie sterowniczej dzięki mniejszej szerokości.
• Napięcie o szerokim zakresie: Możliwość stosowania w różnych sieciach na świecie bez konieczności wymiany urządzenia.
• Zdejmowane zaciski przyłączeniowe: Ułatwiają montaż i konserwację, skracając czas instalacji.

Zgodność z Normami

Przekaźnik spełnia międzynarodowe wymagania dotyczące bezpieczeństwa elektrycznego i posiada odpowiednie certyfikaty. Zgodny z normami dotyczącymi monitorowania sieci niskiego napięcia, w tym normami IEC i EN.

Zastosowanie

Przekaźnik monitorowania sieci przeznaczony jest do ochrony urządzeń i instalacji wymagających ciągłości zasilania i prawidłowej kolejności faz.

• Monitorowanie sieci zasilających w instalacjach mobilnych, takich jak sprężarki klimatyzacji, kontenery chłodnicze, sprężarki budowlane, dźwigi.
• Ochrona elektrowni słonecznych i wiatrowych przed uszkodzeniem przez nieprawidłową kolejność faz lub zanik napięcia.
• Zastosowanie w przemysłowych szafach sterowniczych, gdzie wymagana jest szybka detekcja awarii i minimalizacja czasu przestoju.
• Monitorowanie stabilności zasilania w krytycznych procesach technologicznych.

Wskazówki Montażowe

Montaż przekaźnika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie należy zainstalować w miejscu wolnym od nadmiernych wibracji, które mogłyby wpłynąć na niezawodność połączeń. Przed rozpoczęciem prac należy odłączyć napięcie w obwodzie. Przyłącze sprężynowe 2 CO pozwala na szybki montaż – wystarczy wsunąć przewód do zacisku, który samoczynnie zablokuje połączenie. Po montażu należy przeprowadzić testy działania, aby potwierdzić poprawność podłączenia i reakcję na zanik napięcia lub asymetrię faz.

FAQ

• Czy przekaźnik może być stosowany w instalacjach o szerokim zakresie napięcia? Tak, urządzenie wyposażone jest w opcje z napięciem o szerokim zakresie, co pozwala na stosowanie go w różnych sieciach elektrycznych na świecie bez konieczności wymiany.
• Jakie są zalety przyłącza sprężynowego? Przyłącze sprężynowe zapewnia szybki, bezobsługowy montaż i jest odporne na wibracje, co zwiększa niezawodność połączenia w trudnych warunkach eksploatacyjnych.
• Czy urządzenie posiada certyfikat SIL 1/PL c? Tak, dostępne są wersje z certyfikatem SIL 1/PL c, co potwierdza jego przydatność w zastosowaniach wymagających wysokiego poziomu bezpieczeństwa funkcjonalnego.
