Phas.ausf,-folge,- ausfall, U.span 2W | 3UG5514-1BR20 Siemens

Opis i Kluczowe Cechy

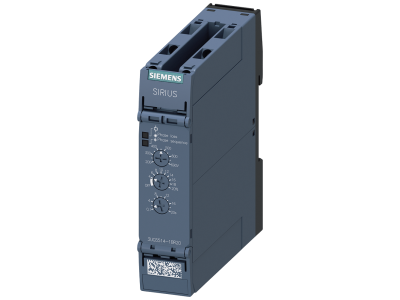

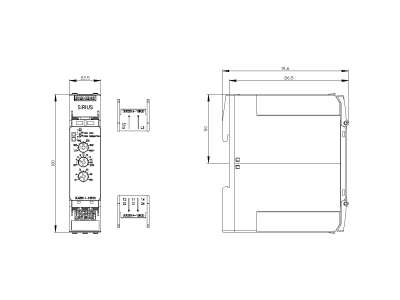

Przekaźnik monitorowania sieci SIEMENS SIRIUS 3UG5514-1BR20 to zaawansowane urządzenie kontrolne, zaprojektowane z myślą o zapewnieniu najwyższego poziomu bezpieczeństwa instalacji elektrycznych. Jako następca sprawdzonej serii 3UG4, model ten wprowadza szereg usprawnień technicznych, w tym zredukowaną szerokość obudowy, co pozwala na znaczną oszczędność miejsca na szynie DIN w szafie sterowniczej. Urządzenie pracuje w trybie analogowym, umożliwiając precyzyjną regulację parametrów monitorowania za pomocą potencjometrów umieszczonych na panelu frontowym.

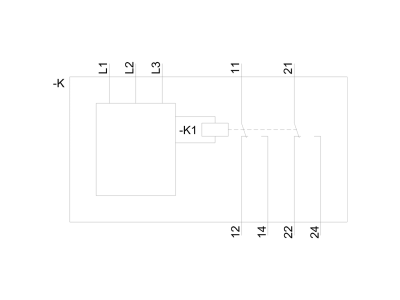

Kluczowe funkcjonalności obejmują monitorowanie kolejności faz, co jest krytyczne dla ochrony silników przed obrotami w niewłaściwym kierunku, oraz wykrywanie zaniku fazy, zapobiegające uszkodzeniom odbiorników trójfazowych. Dodatkowo, przekaźnik kontroluje asymetrię faz oraz spadek napięcia (napięcie obniżone), co pozwala na szybką reakcję w przypadku niestabilności sieci zasilającej. Wyposażenie w dwa styki przełączne (2W) zapewnia elastyczność w projektowaniu obwodów sygnalizacyjnych i wykonawczych.

• Monitorowanie wielofunkcyjne: Kontrola kolejności, zaniku, asymetrii oraz podnapięcia w jednym urządzeniu.
• Kompaktowa konstrukcja: Mniejsza szerokość modułu pozwala na optymalizację przestrzeni w rozdzielnicy.
• Zdejmowane zaciski: Ułatwiają wymianę urządzenia bez konieczności ponownego oprzewodowania, co skraca czas przestojów serwisowych.
• Zasilanie z obwodu pomiarowego: Warianty o szerokim zakresie napięcia nie wymagają dodatkowego napięcia pomocniczego.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami międzynarodowymi, co umożliwia jego stosowanie w projektach realizowanych na całym świecie. Posiada certyfikację CE oraz spełnia wymagania norm IEC/EN dotyczących aparatury łączeniowej niskiego napięcia. Dzięki wysokiej odporności na wibracje oraz zakłócenia elektromagnetyczne, przekaźnik 3UG5514-1BR20 gwarantuje niezawodną pracę nawet w trudnych warunkach przemysłowych, co potwierdzają liczne atesty dopuszczające go do użytku w sektorze morskim oraz budowlanym.

Zastosowanie

Dzięki swojej wszechstronności i odporności na trudne warunki eksploatacyjne, przekaźnik SIRIUS 3UG5 znajduje zastosowanie w szerokim spektrum aplikacji mobilnych i stacjonarnych:

• Urządzenia mobilne: Sprężarki klimatyzacji, kontenery chłodnicze oraz sprężarki budowlane, gdzie stabilność zasilania jest kluczowa.
• Maszyny dźwigowe: Zabezpieczenie napędów w dźwigach i suwnicach przed skutkami zaniku fazy.
• Odnawialne źródła energii: Monitorowanie parametrów sieci w elektrowniach słonecznych i wiatrowych.
• Przemysł procesowy: Ochrona pomp i wentylatorów przed asymetrią napięcia, która mogłaby prowadzić do przegrzania uzwojeń.

Wskazówki Montażowe

Montaż urządzenia powinien odbywać się na standardowej szynie montażowej TH35 (DIN). Przed przystąpieniem do prac należy upewnić się, że napięcie zasilania jest odłączone. Dzięki zastosowaniu zdejmowanych zacisków przyłączeniowych, instalator może przygotować okablowanie przed ostatecznym osadzeniem przekaźnika w szafie. W przypadku wersji śrubowej, należy zwrócić szczególną uwagę na moment dokręcania zacisków, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych. Urządzenie jest gotowe do pracy natychmiast po poprawnym podłączeniu faz i ustawieniu żądanych progów zadziałania na skali analogowej.

FAQ

1. Czy przekaźnik 3UG5514-1BR20 wymaga osobnego zasilania pomocniczego?
Nie, urządzenie jest zasilane bezpośrednio z monitorowanej sieci, co upraszcza schemat połączeń i redukuje koszty instalacji.

2. Czy można stosować ten model jako zamiennik starszej serii 3UG4?
Tak, seria 3UG5 została zaprojektowana jako bezpośredni następca serii 3UG4, oferując lepsze parametry przy zachowaniu pełnej funkcjonalności.

3. Jakie są korzyści ze stosowania zdejmowanych zacisków?
Zdejmowane bloki zaciskowe pozwalają na błyskawiczną wymianę modułu w przypadku awarii lub modernizacji, bez ryzyka pomyłki przy ponownym podłączaniu przewodów.
