Pełna płyta montażowa 1200 x600mm (WxG) wykonana z arkusza stali galwanicznej | NSYMM126 Schneider Electric

Opis i Kluczowe Cechy

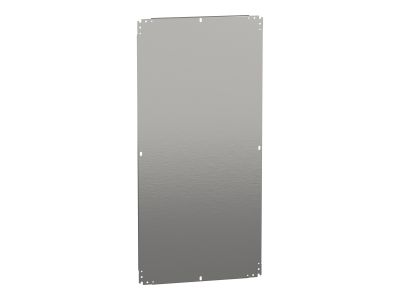

Pełna płyta montażowa Schneider Electric o symbolu NSYMM126 o wymiarach 1200 x 600 mm (wysokość x szerokość). Wykonana z arkusza stali galwanicznej, zapewnia sztywność i odporność na korozję – gwarantuje stabilne i trwałe mocowanie aparatury wewnątrz szaf sterowniczych. Dedykowana do gam Spacial CRN, Spacial S3D, Spacial S3X oraz Thalassa PLM.

• Wymiary 1200 x 600 mm: uniwersalny format pozwalający na zabudowę większych układów sterowania i rozdzielczych w szafach o standardowych wysokościach.
• Stal galwaniczna: wysoka odporność na korozję w środowisku przemysłowym, przy jednoczesnym zachowaniu właściwości przewodzących (uziemienie ochronne).
• Montaż bezpośredni lub ślizg krokowy: możliwość mocowania na podkładkach dystansowych lub w systemie szyn – elastyczny montaż dostosowany do konstrukcji szafy.
• Kompatybilność z szeroką gamą obudów: pasuje do szaf Spacial CRN, S3D, S3X oraz Thalassa PLM – jeden model dla różnych serii.
• Dostarczana w komplecie: jedna płyta w zestawie – gotowa do instalacji bez konieczności zamawiania dodatkowych akcesoriów mocujących.

Zgodność z Normami

Produkt zgodny z wymogami europejskimi oraz standardami DIN, przeznaczony do montażu w szafach sterowniczych i rozdzielczych objętych certyfikacją CE. Wykonanie ze stali galwanicznej spełnia wymagania ochrony przed korozją według norm dotyczących konstrukcji wsporczych w instalacjach elektrycznych.

Zastosowanie

Płyta montażowa służy jako podstawa do instalacji aparatury modułowej, styczników, przekaźników, przełączników, listew zaciskowych i innych elementów w szafach sterowniczych. Idealna do rozbudowy układów automatyki i dystrybucji energii.

• Plantowanie i montaż rozdzielnic głównych oraz podrozdzielnic w przemyśle i budynkach komercyjnych.
• Instalacja systemów sterowania maszyn – styczników, przekaźników, PLC.
• Budowa szaf sterowniczych w automatyce budynkowej (sterowanie oświetleniem, HVAC).
• Modernizacja istniejących rozdzielnic – wymiana płyty na nową, ocynkowaną z lepszą odpornością na korozję.

Wskazówki Montażowe

Montaż płyty powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Płytę mocuje się bezpośrednio do konstrukcji szafy za pomocą podkładek dystansowych lub z wykorzystaniem systemu ślizgu krokowego (zgodnie z instrukcją producenta). Przed wkręceniem elementów należy sprawdzić wypoziomowanie i stabilność. Do mocowania aparatury na płycie stosować śruby i nakrętki odpowiednie do rodzaju stali (zalecane ze stali nierdzewnej). Przekroje przewodów ochronnych i roboczych dobrać zgodnie z obciążalnością prądową instalacji.

FAQ

• Czy płyta NSYMM126 jest wstępnie przygotowana do montażu szyny DIN? Płyta nie posiada fabrycznie zamontowanych szyn – jest to czarna płyta montażowa, która umożliwia dowolne rozplanowanie i zamocowanie szyn DIN oraz aparatury za pomocą typowych uchwytów.
• Z jakiego materiału wykonana jest płyta? Z arkusza stali galwanicznej (ocynkowanej ogniowo), co zapewnia bardzo dobrą odporność korozyjną w środowisku suchych wnętrz szaf oraz w warunkach normalnej wilgotności przemysłowej.
• Czy płyta pasuje do szaf innych producentów? Dane producenta wskazują kompatybilność z seriami Spacial CRN, S3D, S3X oraz Thalassa PLM. Montaż w szafach innych marek wymaga sprawdzenia rozstawu otworów montażowych i wymiarów wewnętrznych.
