PB Connector, 90 Degree, with PG Socket | 6ES7972-0BB70-0XA0 Siemens

Alternatywny kod produktu: 6ES79720BB700XA0

Opis i Kluczowe Cechy

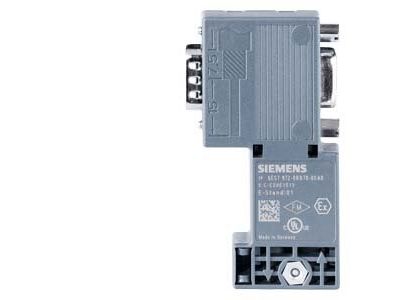

Złącze komunikacyjne PROFIBUS DP z rodziny SIMATIC (symbol 6ES7972-0BB70-0XA0) przeznaczone do magistrali o prędkości transmisji do 12 Mbit/s. Wyposażone w kątowe wyprowadzenie kabla 90° oraz gniazdo PG (programmer connector), co ułatwia podłączenie programatora w ciasnych szafach sterowniczych. Wymiary kompaktowe 15,8 x 72,2 x 36,4 mm (szer. x wys. x gł.) pozwalają na oszczędność miejsca na szynie lub płycie montażowej.

• Prędkość transmisji do 12 Mbit/s: zapewnia szybką i niezawodną komunikację w sieciach PROFIBUS DP, odpowiednią dla wymagających aplikacji automatyki przemysłowej.
• Kąt wyprowadzenia kabla 90°: umożliwia montaż w bezpośrednim sąsiedztwie ścianek szafy lub innych urządzeń, minimalizując promień gięcia przewodu i ryzyko uszkodzenia.
• Gniazdo PG (PG receptacle): pozwala na podłączenie programatora lub panelu operatorskiego bez demontażu przewodu magistralnego – skraca czas diagnostyki i konfiguracji.
• Metoda połączenia FastConnect (insulation displacement): eliminuje konieczność zdejmowania izolacji i lutowania – szybki, zgodny z normą i powtarzalny montaż w kilka sekund.
• Kompaktowe wymiary (15,8 mm szer.): idealne do zagęszczonych rozdzielnic i szaf sterowniczych, gdzie każdy milimetr miejsca jest na wagę złota.

Zgodność z Normami

Złącze przeznaczone do pracy w sieciach PROFIBUS DP zgodnych z wymaganiami standardu IEC 61158. Posiada certyfikację CE, potwierdzającą spełnienie europejskich wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Produkt przeznaczony do stosowania w systemach automatyki przemysłowej.

Zastosowanie

Wtyk komunikacyjny dedykowany do magistrali PROFIBUS w systemach sterowania SIMATIC oraz innych urządzeniach DP. Sprawdza się wszędzie tam, gdzie wymagana jest szybka i stabilna transmisja danych w środowisku przemysłowym.

• Podłączanie rozproszonych modułów we/wy (ET 200, ET 200S, ET 200M) do sterownika PLC poprzez magistralę PROFIBUS.
• Tworzenie połączeń między sterownikami SIMATIC S7-300/400 a urządzeniami peryferyjnymi z interfejsem DP.
• Łączenie napędów, falowników i czujników przemysłowych w sieci PROFIBUS w celu wymiany danych procesowych.
• Szybkie podłączanie programatora lub panelu HMI do działającej magistrali bez przerywania komunikacji (dzięki gniazdu PG).

Wskazówki Montażowe

Montaż złącza może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia zasilania w szafie sterowniczej. Przed instalacją należy zapoznać się z instrukcją producenta. Do łączenia przewodów PROFIBUS stosować metodę FastConnect – zacisnąć przewód w złączu zgodnie z oznaczeniami, bez konieczności strippingu izolacji. Mocowanie złącza na płycie montażowej lub szynie (jeśli dotyczy) wykonać z użyciem odpowiednich narzędzi i momentów dokręcania podanych w dokumentacji. Dobór przekroju przewodu i ewentualnych rezystorów terminujących musi być zgodny z konfiguracją sieci PROFIBUS.

FAQ

• Czy to złącze pozwala na podłączenie programatora (np. Step 7) bez odłączania magistrali? Tak, dzięki wbudowanemu gniazdu PG (PG receptacle) można wpiąć programator lub adapter MPI/DP do aktywnej linii PROFIBUS – nie ma potrzeby rozłączania przewodu głównego.
• Jakie kable PROFIBUS są kompatybilne z tą wtyczką? Złącze przeznaczone jest do standardowych kabli PROFIBUS (np. typ A, o impedancji 150 Ω), stosowanych w sieciach DP. Metoda FastConnect wymaga przewodów z izolacją odpowiednią do zaciskania – zaleca się kable z rodziny SIMATIC DP (np. 6XV1830-0EH10).
• Czy złącze jest odporne na wibracje i pracę w trudnych warunkach przemysłowych? Złącze zostało zaprojektowane do montażu w szafach sterowniczych i na szynach – zapewnia pewne połączenie mechaniczne. Aby dodatkowo zabezpieczyć połączenie przed wibracjami, należy stosować odpowiednie opaski kablowe i unikać nadmiernego obciążania wtyczki ciężarem przewodu.
