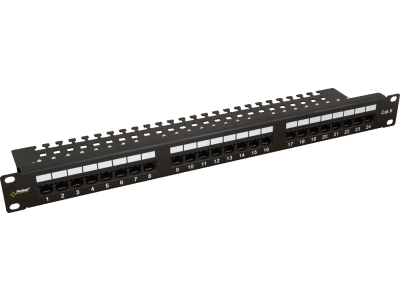

Patch Panel RP-U24V6 24 porty / UTP / Cat6 19”x1Ux120mm | RP-U24V6 Pulsar

Opis i Kluczowe Cechy

Patch Panel RP-U24V6 marki PULSAR to profesjonalne rozwiązanie pasywne przeznaczone do zakończenia okablowania strukturalnego w szafach teleinformatycznych o standardzie 19 cali. Urządzenie zostało wyposażone w 24 nieekranowane porty RJ45 (UTP), które wspierają kategorię 6, co pozwala na stabilną transmisję danych w sieciach Gigabit Ethernet. Dzięki wysokości montażowej 1U oraz głębokości wynoszącej 120 mm, panel idealnie wpasowuje się w przestrzeń szaf rackowych, optymalizując miejsce wewnątrz obudowy. Solidna konstrukcja mechaniczna gwarantuje trwałość połączeń, a czytelna numeracja portów na przednim panelu ułatwia identyfikację poszczególnych torów transmisyjnych podczas prac konserwacyjnych.

• Standard 19 cali: Pełna kompatybilność z szafami rackowymi różnych producentów.
• Kategoria 6 (Cat6): Zapewnia wysoką wydajność i minimalizację przesłuchów w sieciach miedzianych.
• 24 Porty RJ45: Wysoka gęstość upakowania złączy w module 1U.
• Głębokość 120mm: Kompaktowa budowa ułatwiająca organizację wiązek kablowych z tyłu urządzenia.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi systemów okablowania strukturalnego. Patch Panel RP-U24V6 spełnia wymagania parametrów transmisyjnych dla kategorii 6, co jest kluczowe dla zachowania integralności sygnału w nowoczesnych instalacjach IT. Konstrukcja mechaniczna odpowiada standardowi montażowemu 19 cali (EIA-310-D), co zapewnia uniwersalność zastosowań w profesjonalnych serwerowniach i centrach danych.

Zastosowanie

Patch Panel PULSAR RP-U24V6 znajduje szerokie zastosowanie w budowie sieci lokalnych LAN, systemach monitoringu IP oraz instalacjach inteligentnego budynku. Jest to kluczowy element punktów dystrybucyjnych, pozwalający na uporządkowane krosowanie połączeń pomiędzy urządzeniami aktywnymi, takimi jak switche czy routery, a gniazdami abonenckimi. Dzięki obsłudze kategorii 6, panel jest dedykowany do instalacji wymagających wysokiej przepustowości, gdzie niezawodność przesyłu danych jest priorytetem dla ciągłości procesów biznesowych.

Wskazówki Montażowe

Montaż panelu RP-U24V6 powinien odbywać się w standardowej szafie rack 19" przy użyciu czterech śrub montażowych z koszyczkami (M6). Podczas zakańczania przewodów typu skrętka na złączach szczelinowych z tyłu panelu, należy zachować odpowiedni splot par, aby nie pogorszyć parametrów transmisyjnych kategorii 6. Zaleca się stosowanie dedykowanych narzędzi uderzeniowych typu KRONE. Ważne jest również zachowanie odpowiedniego promienia gięcia kabli oraz wykorzystanie zintegrowanego organizatora kabli (jeśli występuje w konfiguracji) lub opasek rzepowych w celu odciążenia złączy i zapewnienia estetyki wewnątrz szafy.

FAQ

• Czy panel wspiera zasilanie PoE? Tak, pasywne elementy okablowania kategorii 6, takie jak ten patch panel, pozwalają na przesyłanie zasilania Power over Ethernet (PoE/PoE+) zgodnie ze standardami IEEE 802.3.
• Czy do montażu potrzebuję specjalistycznych narzędzi? Do osadzenia żył w złączach LSA/IDC wymagane jest standardowe narzędzie uderzeniowe (wciskacz), natomiast do montażu w szafie wystarczy śrubokręt krzyżakowy.
• Czy panel jest ekranowany? Model RP-U24V6 jest panelem nieekranowanym (UTP), przeznaczonym do pracy w środowiskach o niskim poziomie zakłóceń elektromagnetycznych.
