Patch Panel RP-U24V5 24 porty / UTP / Cat5e | RP-U24V5 Pulsar

Opis i Kluczowe Cechy

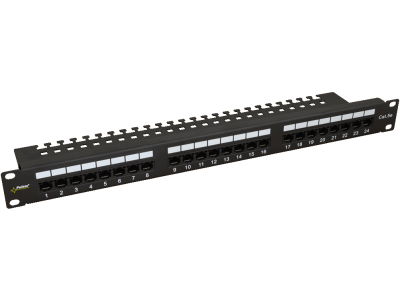

Patch Panel RP-U24V5 marki PULSAR to profesjonalne rozwiązanie pasywne przeznaczone do zakończenia okablowania strukturalnego w szafach teleinformatycznych standardu 19 cali. Urządzenie zostało wyposażone w 24 nieekranowane porty RJ45, które są w pełni kompatybilne z kategorią 5e (Cat5e). Dzięki zastosowaniu wysokiej jakości złączy szczelinowych typu LSA, instalatorzy mogą liczyć na trwałe i pewne połączenie żył o przekroju AWG 22-26, co minimalizuje ryzyko wystąpienia błędów transmisyjnych oraz zapewnia stabilność parametrów elektrycznych sieci.

• Wysoka gęstość upakowania: 24 porty w obudowie o wysokości 1U pozwalają na optymalne wykorzystanie przestrzeni w szafie rack.
• Standard Cat5e: Gwarantuje obsługę pasma do 100 MHz oraz transmisję danych z prędkością do 1 Gb/s (Gigabit Ethernet).
• Konstrukcja UTP: Przeznaczona do instalacji nieekranowanych, co ułatwia montaż i redukuje koszty w środowiskach o niskim poziomie zakłóceń elektromagnetycznych.
• Solidna obudowa: Wykonana z blachy stalowej malowanej proszkowo, co zapewnia odporność mechaniczną i estetyczny wygląd w serwerowni.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami międzynarodowymi dotyczącymi systemów okablowania strukturalnego. Patch Panel RP-U24V5 spełnia wymagania normy ISO/IEC 11801 oraz EN 50173, co potwierdza jego przydatność do budowy profesjonalnych sieci lokalnych LAN. Zastosowane materiały są zgodne z dyrektywą RoHS, co oznacza brak substancji szkodliwych w procesie produkcji, a parametry transmisyjne są weryfikowane pod kątem zgodności z kategorią 5e według standardu TIA/EIA 568.

Zastosowanie

Patch Panel PULSAR RP-U24V5 znajduje szerokie zastosowanie w nowoczesnych systemach teleinformatycznych. Jest kluczowym elementem punktów dystrybucyjnych w biurach, centrach danych oraz w systemach monitoringu IP. Dzięki swojej uniwersalności idealnie nadaje się do:

• Budowy szkieletowych i poziomych instalacji sieciowych w standardzie Gigabit Ethernet.
• Porządkowania infrastruktury kablowej w szafach RACK 19".
• Integracji systemów automatyki budynkowej i systemów zabezpieczeń opartych na protokole IP.
• Łatwego zarządzania połączeniami między urządzeniami aktywnymi (switche, routery) a gniazdami abonenckimi.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla zachowania parametrów transmisyjnych kategorii 5e. Podczas instalacji należy pamiętać o następujących zasadach:

• Zarządzanie kablami: Zaleca się stosowanie organizerów kabli, aby uniknąć nadmiernych naprężeń na złączach LSA.
• Technika rozszycia: Należy zachować minimalny rozplot par skrętki (nie więcej niż 13 mm), aby zminimalizować przesłuchy zbliżne (NEXT).
• Narzędzia: Do terminacji żył należy używać wyłącznie profesjonalnego noża uderzeniowego typu KRONE/LSA, co gwarantuje prawidłowe nacięcie izolacji i pewny styk.
• Oznaczenia: Wykorzystaj zintegrowane pola opisowe na przednim panelu, aby precyzyjnie zidentyfikować każdy port, co znacznie ułatwia późniejszą konserwację i diagnostykę sieci.

FAQ

1. Czy panel wspiera zasilanie PoE?
Tak, pasywne elementy sieciowe takie jak patch panele Cat5e są w pełni kompatybilne z technologią Power over Ethernet (PoE, PoE+), o ile parametry prądowe nie przekraczają specyfikacji złączy RJ45.

2. Czy do montażu potrzebuję specjalnych śrub?
Panel jest przystosowany do montażu w profilach RACK 19". Do zamocowania wymagany jest standardowy zestaw montażowy M6 (śruba, podkładka, koszyczek), który zazwyczaj jest elementem wyposażenia szafy rackowej.

3. Czy mogę podłączyć kable kategorii 6 do tego panelu?
Fizycznie jest to możliwe, jednak całe połączenie zostanie ograniczone do parametrów kategorii 5e. Dla zachowania pełnej wydajności sieci Cat6 zaleca się stosowanie dedykowanych paneli tej samej kategorii.
