Patch panel RP-U24H5 24 porty / UTP / Cat5e 19”x1Ux120mm | RP-U24H5 Pulsar

Opis i Kluczowe Cechy

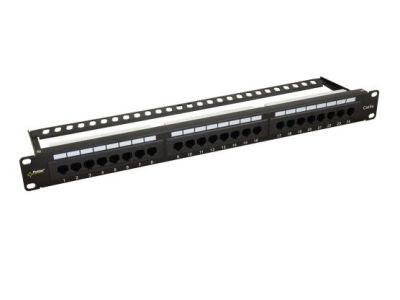

Patch panel RP-U24H5 marki PULSAR to profesjonalne rozwiązanie pasywne przeznaczone do zakończenia okablowania strukturalnego w szafach teleinformatycznych o standardzie 19 cali. Urządzenie zostało wyposażone w 24 nieekranowane porty RJ45, które wspierają kategorię 5e, co pozwala na stabilną transmisję danych w sieciach Ethernet o przepustowości do 1 Gbps. Konstrukcja o wysokości 1U oraz głębokości 120 mm została wykonana z wysokiej jakości blachy stalowej malowanej proszkowo, co zapewnia sztywność mechaniczną i odporność na uszkodzenia. Zintegrowana półka montażowa ułatwia organizację wiązek kablowych, redukując naprężenia mechaniczne na złączach IDC i poprawiając estetykę instalacji.

• Standard 19 cali: Pełna kompatybilność z szafami rackowymi różnych producentów.
• Kategoria 5e: Gwarancja parametrów transmisyjnych dla pasma do 100 MHz.
• Złącza LSA/IDC: Wytrzymałe terminale szczelinowe zapewniające trwały styk elektryczny z żyłami kabla.
• Numeracja portów: Czytelne oznaczenie frontowe ułatwia identyfikację poszczególnych torów transmisyjnych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami branżowymi, co gwarantuje bezpieczeństwo i niezawodność systemów IT. Patch panel spełnia wymagania normy PN-EN 50173-1 dotyczącej systemów okablowania strukturalnego oraz normy ISO/IEC 11801. Dzięki zachowaniu standardów kategorii 5e, urządzenie minimalizuje zjawiska takie jak przesłuchy zbliżne (NEXT) oraz straty odbiciowe, co jest kluczowe dla zachowania integralności sygnału w profesjonalnych sieciach komputerowych.

Zastosowanie

Patch panel RP-U24H5 znajduje szerokie zastosowanie w nowoczesnych instalacjach niskoprądowych. Jest idealnym wyborem dla serwerowni, centrów danych oraz lokalnych punktów dystrybucyjnych w budynkach biurowych i przemysłowych. Dzięki 24 portom w obudowie 1U, pozwala na optymalne wykorzystanie przestrzeni w szafie rack. Może być wykorzystywany nie tylko do przesyłu danych, ale również w systemach monitoringu IP (CCTV), systemach kontroli dostępu oraz w instalacjach inteligentnego budynku, gdzie wymagana jest centralizacja połączeń kablowych typu skrętka UTP.

Wskazówki Montażowe

Podczas instalacji patch panelu RP-U24H5 należy zwrócić szczególną uwagę na prawidłowe rozszycie par skrętki zgodnie ze standardem T568A lub T568B, korzystając z dedykowanego noża uderzeniowego typu KRONE lub LSA. Zaleca się zachowanie minimalnego rozplotu par (nie więcej niż 13 mm), aby uniknąć degradacji parametrów transmisyjnych. Kable powinny być przymocowane do tylnej półki montażowej za pomocą opasek zaciskowych, co zapobiega ich przypadkowemu wyrwaniu. Należy również pamiętać o zachowaniu odpowiednich promieni gięcia kabli wewnątrz szafy rack, aby nie uszkodzić struktury miedzianych żył.

FAQ

• Czy patch panel obsługuje zasilanie PoE? Tak, konstrukcja złączy IDC oraz gniazd RJ45 pozwala na przesyłanie zasilania w standardach PoE, PoE+ oraz PoE++ pod warunkiem zastosowania odpowiedniego okablowania.
• Czy w zestawie znajdują się śruby montażowe? Standardowo patch panele Pulsar są przygotowane do montażu w profilach RACK, jednak dostępność akcesoriów montażowych zależy od konkretnej partii produkcyjnej.
• Czy można w nim montować kable ekranowane (FTP)? Model RP-U24H5 jest dedykowany do systemów nieekranowanych (UTP). W przypadku kabli ekranowanych zaleca się stosowanie paneli z uziemieniem i metalowymi obudowami gniazd.
