Patch Panel RP-F24V5 24 porty / FTP / Cat5e | RP-F24V5 Pulsar

Opis i Kluczowe Cechy

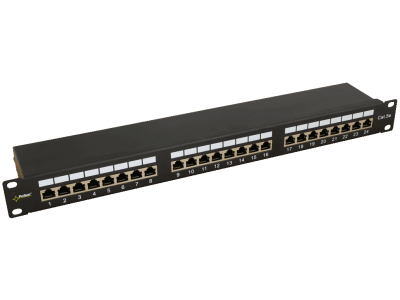

Patch Panel RP-F24V5 marki PULSAR to profesjonalne rozwiązanie pasywne przeznaczone do zakończenia okablowania strukturalnego w szafach rackowych o standardzie 19 cali. Urządzenie zostało wyposażone w 24 porty RJ45, co pozwala na uporządkowane i efektywne zarządzanie siecią teleinformatyczną. Kluczowym atutem modelu RP-F24V5 jest pełne ekranowanie (FTP), które skutecznie chroni przesyłane sygnały przed zakłóceniami elektromagnetycznymi (EMI) oraz radiowymi (RFI). Dzięki kategorii 5e, panel wspiera transmisję danych z prędkością do 1 Gb/s, co czyni go idealnym wyborem dla nowoczesnych instalacji biurowych oraz przemysłowych.

• Wysoka gęstość upakowania: 24 porty w standardzie 1U pozwalają na optymalne wykorzystanie przestrzeni w szafie serwerowej.
• Ekranowanie FTP: Metalowa obudowa zapewnia ciągłość ekranu, co jest niezbędne w środowiskach o dużym natężeniu zakłóceń.
• Złącza LSA: Zastosowanie profesjonalnych złączy szczelinowych typu LSA gwarantuje trwały i pewny styk elektryczny.
• Trwała konstrukcja: Wykonanie z wysokiej jakości stali malowanej proszkowo zapewnia odporność mechaniczną i długowieczność komponentu.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi okablowania strukturalnego. Spełnia wymagania kategorii 5e, co jest potwierdzone zgodnością z normami takimi jak ISO/IEC 11801 oraz EN 50173. Dzięki temu instalatorzy mają pewność, że parametry transmisyjne, takie jak tłumienie zbliżne (NEXT) czy straty odbiciowe (Return Loss), pozostają na poziomie gwarantującym stabilną pracę sieci Ethernet. Urządzenie posiada również certyfikację CE, co potwierdza bezpieczeństwo użytkowania i zgodność z dyrektywami unijnymi.

Zastosowanie

Patch Panel RP-F24V5 znajduje szerokie zastosowanie w profesjonalnych systemach teleinformatycznych. Jest dedykowany do budowy poziomych i pionowych odcinków sieci komputerowych w standardzie Gigabit Ethernet. Dzięki ekranowanej konstrukcji, doskonale sprawdza się w serwerowniach zlokalizowanych w pobliżu urządzeń generujących silne pola magnetyczne, takich jak falowniki, silniki czy rozdzielnice elektryczne. Jest to również podstawowy element systemów monitoringu IP oraz systemów kontroli dostępu, gdzie niezawodność połączenia jest priorytetem dla bezpieczeństwa obiektu.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla zachowania parametrów transmisyjnych kategorii 5e. Podczas instalacji należy zwrócić szczególną uwagę na następujące aspekty:

• Zdejmowanie izolacji: Należy usuwać jedynie niezbędną część izolacji zewnętrznej kabla, aby zminimalizować rozplot par skrętki (nie więcej niż 13 mm).
• Zarabianie złączy: Do montażu żył w złączach LSA należy używać wyłącznie dedykowanego noża krosowniczego (wciskacza), co zapewni prawidłowe nacięcie izolacji żyły i pewny styk.
• Uziemienie: Ze względu na charakterystykę FTP, konieczne jest podłączenie przewodu uziemiającego panelu do szyny wyrównawczej w szafie RACK, aby skutecznie odprowadzać ładunki z ekranu kabli.
• Organizacja kabli: Zaleca się stosowanie opasek kablowych i organizerów, aby uniknąć naprężeń mechanicznych na złączach LSA.

FAQ

1. Czy panel RP-F24V5 współpracuje z kablami nieekranowanymi UTP?
Tak, panel może współpracować z kablami UTP, jednak aby w pełni wykorzystać jego potencjał ochronny przed zakłóceniami, zaleca się stosowanie kabli ekranowanych FTP lub STP.

2. Jaka jest wysokość montażowa tego urządzenia?
Panel posiada standardową wysokość 1U (44,45 mm), co pozwala na montaż w każdej szafie standardu 19".

3. Czy w zestawie znajdują się śruby montażowe?
Standardowo panele krosownicze PULSAR są przygotowane do montażu doczołowego, jednak zaleca się zweryfikowanie zawartości zestawu montażowego szafy RACK (śruby M6 z koszyczkami).
