Patch moduł kat.6 STP 1xRJ45 do TS35 | TN002S Hager

Opis i Kluczowe Cechy

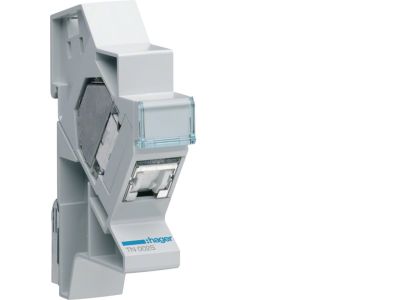

Patch moduł kat.6 STP 1xRJ45 TN002S przeznaczony do montażu na szynie DIN (TH35). To kompaktowe gniazdo RJ45 kategorii 6 w ekranowanej wersji (STP) zapewnia niezawodne połączenie w sieciach strukturalnych – przepustowość do 250 MHz umożliwia transmisję Gigabit Ethernet, a pełne ekranowanie chroni przed zakłóceniami elektromagnetycznymi. Dzięki modułowej konstrukcji i zaciskom IDC instalacja jest szybka i nie wymaga specjalistycznych narzędzi.

• Kategoria 6 (kat.6): Gwarantuje pasmo do 250 MHz, co pozwala na bezbłędną transmisję danych w sieciach Gigabit Ethernet i aplikacjach wymagających dużej przepustowości.
• Ekranowanie STP (funkcjonalność ekranu): Ochrona przed zakłóceniami elektromagnetycznymi (EMI) – idealne w środowiskach przemysłowych i w szafach z licznymi przewodami.
• Montaż na szynę DIN (TH35): Zapewnia trwałe i uporządkowane rozmieszczenie w rozdzielnicach, szafach sterowniczych oraz pulpitach operatorskich.
• 1x gniazdo RJ45 (złącze 8P8C): Umożliwia szybkie podłączenie patchcordu do urządzeń sieciowych, sterowników PLC lub paneli HMI.
• Zaciski IDC (Insulation Displacement Contact): Beznarzędziowe zakończenie przewodów – skraca czas instalacji i zapewnia pewny kontakt bez lutowania.

Zgodność z Normami

Produkt spełnia wymagania kategorii 6 zgodnie z normami okablowania strukturalnego (ISO/IEC 11801, EN 50173) oraz standardami montażu na szynie DIN. Posiada oznaczenie CE i jest przeznaczony do instalacji w suchych pomieszczeniach.

Zastosowanie

Patch moduł TN002S znajduje zastosowanie wszędzie tam, gdzie potrzebne jest estetyczne i bezpieczne prowadzenie okablowania sieciowego w szafach rozdzielczych i sterowniczych.

• Łączenie urządzeń sieciowych (switchy, routerów, paneli krosowych) w szafach RACK i rozdzielnicach.
• Podłączanie sterowników PLC, systemów automatyki budynkowej (BMS) oraz przemysłowych komputerów.
• Tworzenie punktów dostępowych dla sieci Ethernet w halach produkcyjnych i biurach.
• Okablowanie strukturalne w systemach monitoringu IP, kontroli dostępu i inteligentnego budynku.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w szafie rozdzielczej. Moduł zatrzaskuje się bezpośrednio na szynie TH35 (DIN). Przewody należy zakończyć przy użyciu odpowiedniego narzędzia do zacisków IDC, zgodnie ze schematem okablowania (T568A lub T568B). Moment dokręcania oraz przekrój przewodów dostosować do zaleceń producenta – typowo przewód 22–26 AWG dla IDC. Po instalacji sprawdzić ciągłość i poprawność ekranowania.

FAQ

• Czy moduł jest ekranowany? Tak, wersja STP (ekranowana) zapewnia ochronę przed zakłóceniami elektromagnetycznymi. Dla pełnej skuteczności należy stosować ekranowane przewody i patchcorda.
• Jaką kategorię transmisyjną obsługuje? Moduł spełnia wymagania kategorii 6 (kat.6), co pozwala na transmisję danych z częstotliwością do 250 MHz – wystarczającą dla Gigabit Ethernet oraz standardów 10/100/1000BASE-T.
• Czy mogę go zamontować na szynie DIN obok aparatury modułowej? Tak, moduł ma szerokość 1 modułu (18 mm, standardowa) – pasuje do każdej szyny TH35. Należy jednak zachować odstępy dla wentylacji i nie przekraczać dopuszczalnej temperatury pracy.
